Smontaggio del nuovo caricabatterie rapido GaN da 140 W di Apple

Il nuovo caricabatterie rapido da 140 W di Apple viene fornito con un nuovissimo modello A3607. Essendo un nuovissimo accessorio di ricarica progettato da Apple per i dispositivi di prossima generazione, l'esposizione dell'A3607 ha suscitato una diffusa attenzione del settore verso le soluzioni di ricarica dei prossimi dispositivi Apple.

Con aspetto, dimensioni e parametri sostanzialmente gli stessi del modello precedente, la sua architettura interna è stata modificata? I componenti principali sono stati aggiornati? Con queste domande, ChargerLAB ha condotto immediatamente uno smontaggio dettagliato del nuovo caricabatterie rapido Apple A3607 da 140 W e ora rivelerà la sua vera struttura interna.

Aspetto del caricabatterie rapido Apple da 140 W

La confezione presenta un design classico e minimalista, con il logo Apple, il nome del prodotto e l'aspetto stampati sulla parte anteriore.

Un adesivo con i parametri del prodotto è attaccato lateralmente.

Un primo piano dei parametri sull'adesivo verrà introdotto successivamente nella sezione relativa alla visualizzazione fisica del prodotto.

Il caricabatterie è compatibile con dispositivi USB‑C ed è ufficialmente consigliato per l'uso con il MacBook Pro da 16 pollici dotato di porta MagSafe 3.

L'alimentatore è prodotto a livello nazionale, con data di produzione 2026 e modello A3607.

Nella confezione è incluso il caricabatterie e un manuale utente.

Il caricabatterie è avvolto in una carta protettiva per evitare graffi nel suo stato iniziale.

L'aspetto del nuovo caricabatterie rapido da 140 W di Apple è identico al modello precedente, con una finitura lucida e brillante e transizioni degli angoli arrotondati.

Il logo Apple è centrato sulla parte anteriore e posteriore del corpo.

Le informazioni sui parametri del caricabatterie sono stampate su un lato del corpo.

Primo piano dei parametri del prodotto

Ingresso: 100–240 V~ 50/60 Hz 2 A

(USB PD) Uscita: 5,2 V 3 A, 9 V 3 A, 15 V 5 A, 20,5 V 5 A, 28 V 5 A

Il caricabatterie ha superato le certificazioni CCC e KC.

Il nome del prodotto, il modello e le precauzioni sono stampati sull'altro lato dell'involucro.

Il modello del nuovo caricabatterie rapido da 140 W di Apple è A3607.

Il caricabatterie è dotato di pin cinesi standard pieghevoli, con design a doppia ala su entrambi i lati.

I pin adottano un classico design del modulo indipendente e sono rimovibili e sostituibili.

Particolare della base di fissaggio a T che può fungere anche da filo di terra.

L'involucro del modulo è contrassegnato con una tensione nominale di 250 V~ 2,5 A e Jabil Inc., a indicare che il modulo pin è fornito da Jabil. In particolare, all'interno dello slot del modulo viene aggiunta una clip metallica per il fissaggio ausiliario per garantire che il modulo non si allenti facilmente dopo un uso prolungato.

Inoltre, il design dei pin è diverso dalla vecchia versione.

L'estremità di uscita è dotata di una singola porta USB‑C con un nucleo in plastica bianca.

Anche il guscio della presa della porta USB‑C è progettato in modo indipendente.

La lunghezza misurata del corpo del nuovo caricabatterie rapido da 140 W di Apple è 95,68 mm.

La larghezza è 74,35 mm.

Lo spessore è 28,51 mm.

Affiancato al vecchio caricabatterie rapido A2452 al nitruro di gallio da 140 W di Apple, l'aspetto principale e le dimensioni del nuovo e del vecchio alimentatore sono completamente identici.

Percezione intuitiva delle dimensioni del caricabatterie in mano.

Inoltre, il prodotto pesa circa 285 g.

Testato con ChargerLAB POWER‑Z KM003C per rilevare il protocollo di uscita della porta USB‑C, supporta i protocolli di ricarica PD3.1 e DCP.

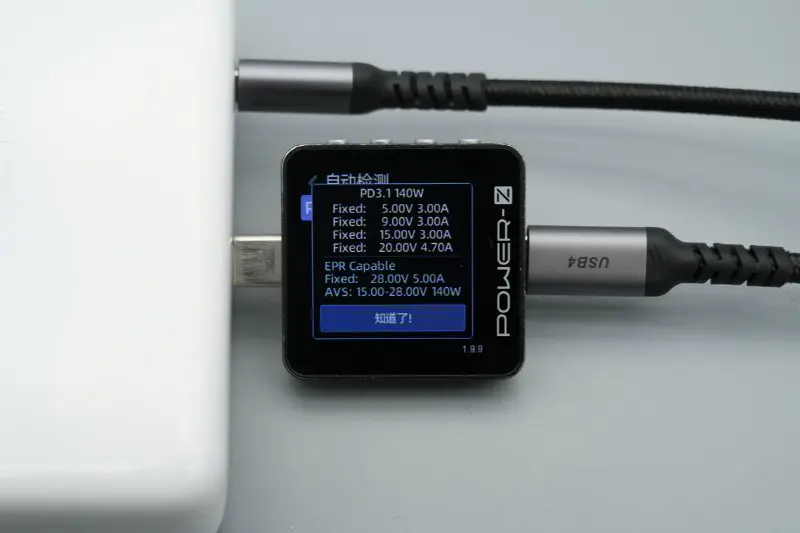

Il pacchetto PDO mostra che la porta USB‑C ha anche cinque tensioni fisse: 5 V 3 A, 9 V 3 A, 15 V 3 A, 20 V 4,7 A, 28 V 5 A, nonché una tensione AVS da 15–28 V 140 W.

Quando si carica un iPhone 17 Pro Max con il nuovo caricabatterie rapido da 140 W di Apple, la potenza di ricarica misurata è di circa 36,34 W.

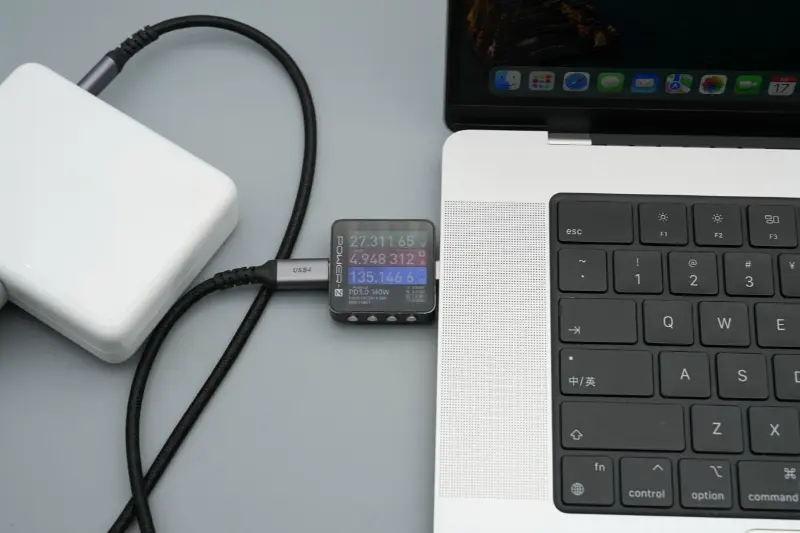

Quando si carica un MacBook Pro, la potenza di carica misurata è di circa 135,15 W, consentendo con successo la ricarica rapida da 28 V 5 A 140 W.

Smontaggio del caricabatterie rapido Apple da 140 W

L'involucro del caricabatterie si apre tagliando lungo il lato.

L'involucro è molto spesso per una forte protezione e i bordi sono incollati per rinforzare i moduli interni.

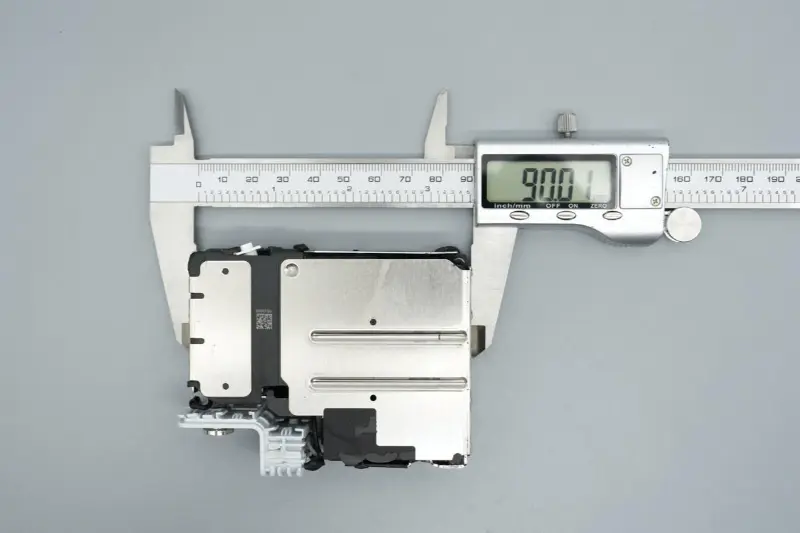

La lunghezza misurata del modulo interno è 90,01 mm.

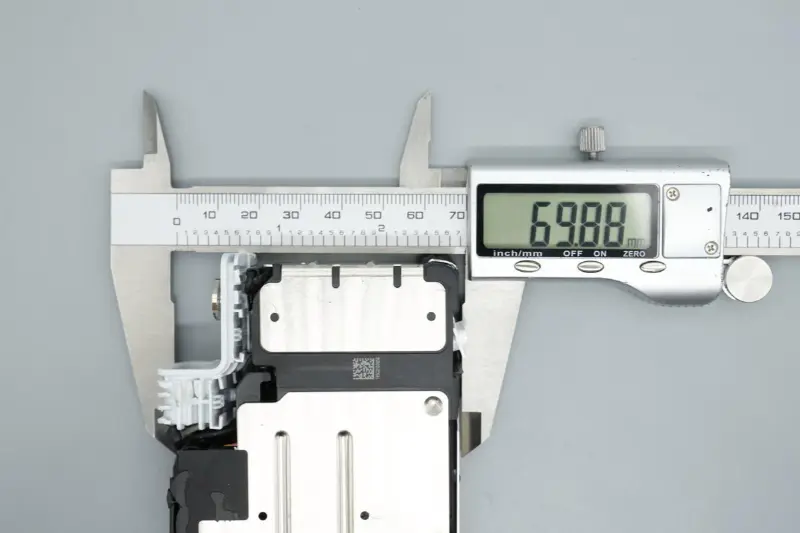

La larghezza è 69,88 mm.

Lo spessore è 23,52 mm.

Il modulo PCBA è ricoperto da due gusci metallici integrati per una dissipazione uniforme del calore.

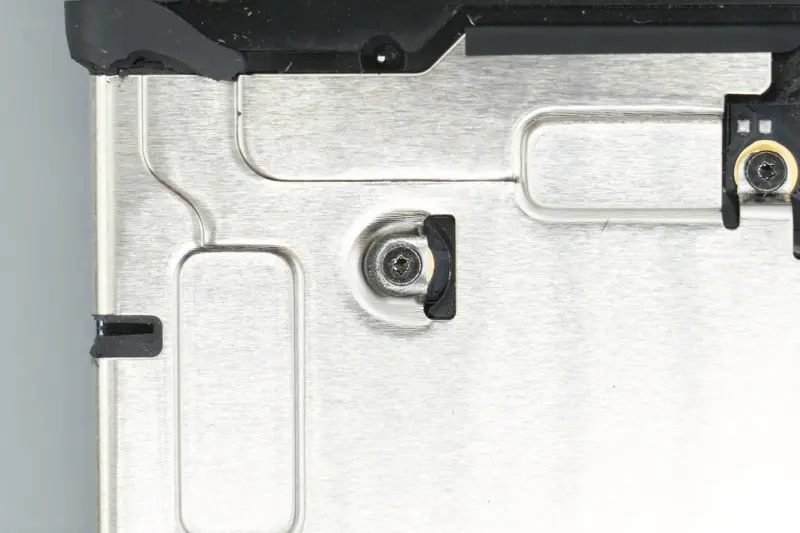

I gusci metallici sono fissati con viti.

Il nastro isolante è attaccato ad alcune aree laterali.

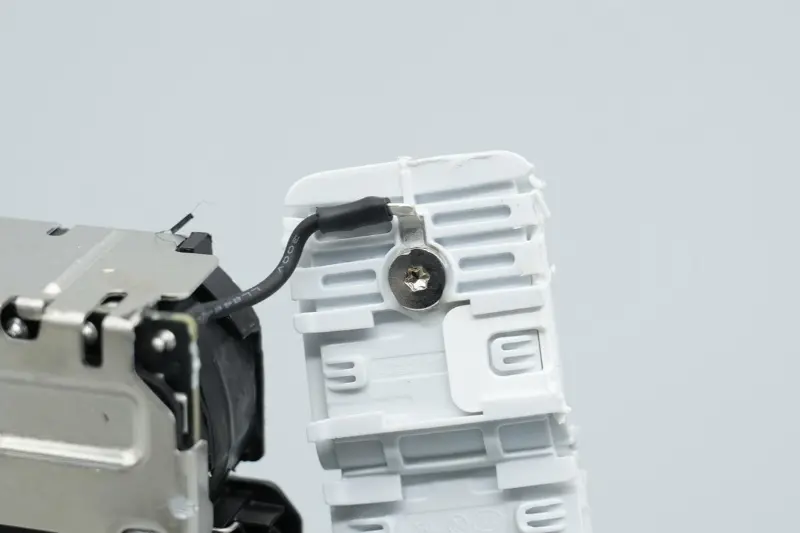

Un filo all'estremità di ingresso è collegato alla base di fissaggio a forma di T per la messa a terra.

La guaina termorestringente viene utilizzata per l'isolamento nei punti di saldatura dei terminali dei cavi CA.

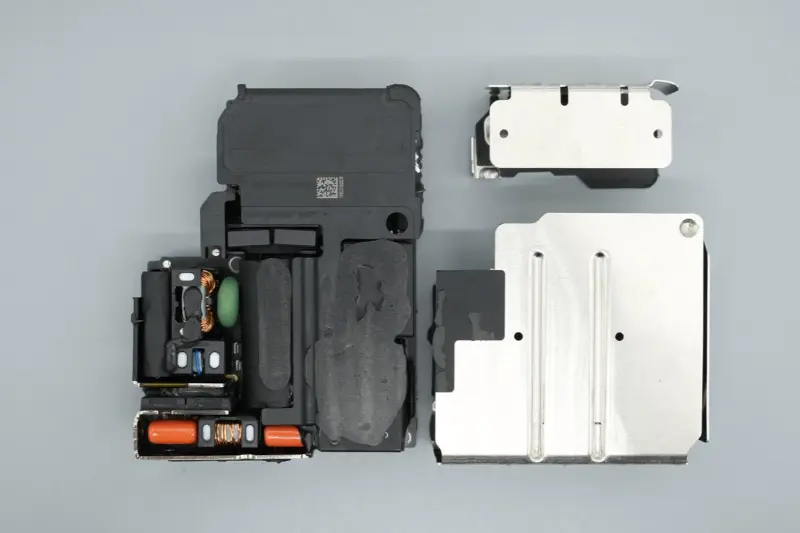

Rimuovere le viti per rimuovere i gusci metallici.

Il trattamento isolante viene applicato al lato interno del guscio metallico corrispondente al retro della scheda madre e ad altre aree.

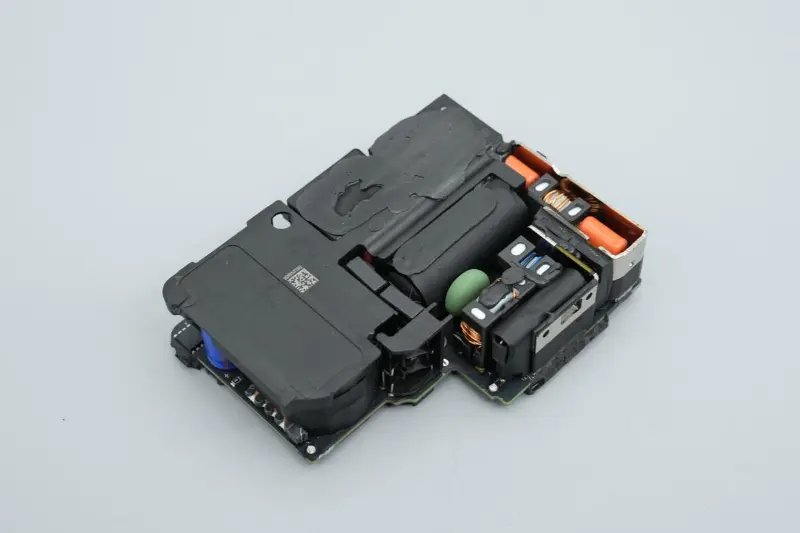

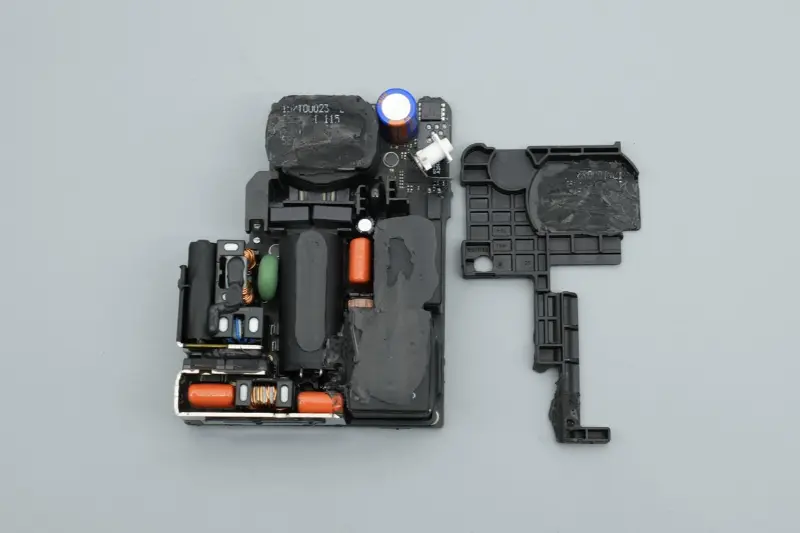

Una copertura in plastica copre l'area del trasformatore del modulo e componenti come condensatori e induttori sono incollati.

Rimuovi la copertura di plastica e nella zona centrale viene inserito un telaio di plastica per rinforzo e isolamento.

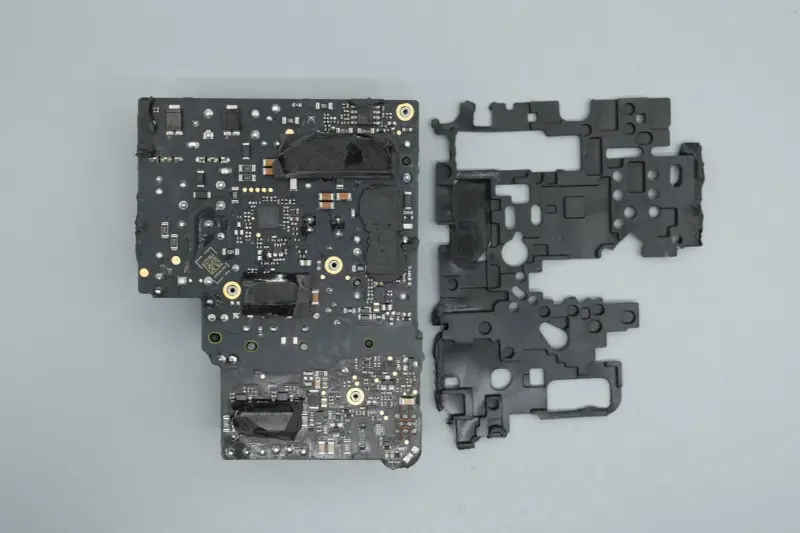

Il retro della scheda madre è ricoperto da un morbido cuscinetto in gomma per protezione.

Rimuovi il cuscinetto protettivo e potrai vedere che la colla termoconduttiva è applicata alle aree corrispondenti del chip e gli adesivi termoconduttivi in ​​grafite sono attaccati.

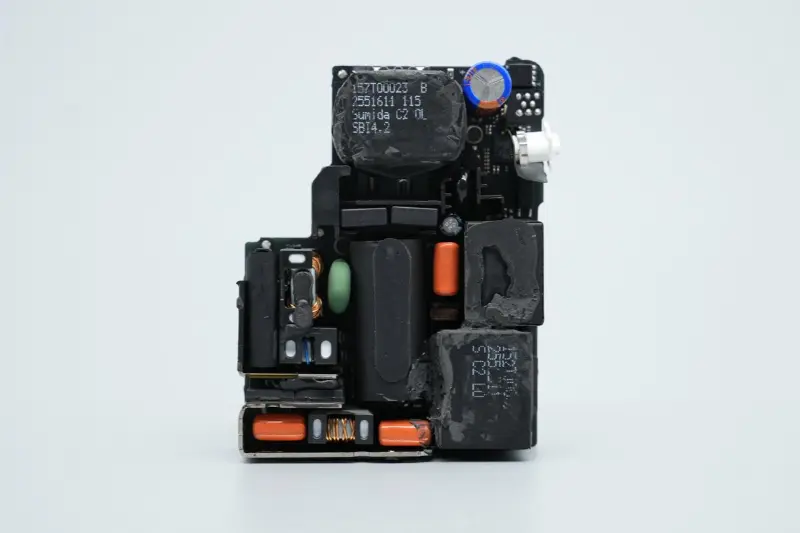

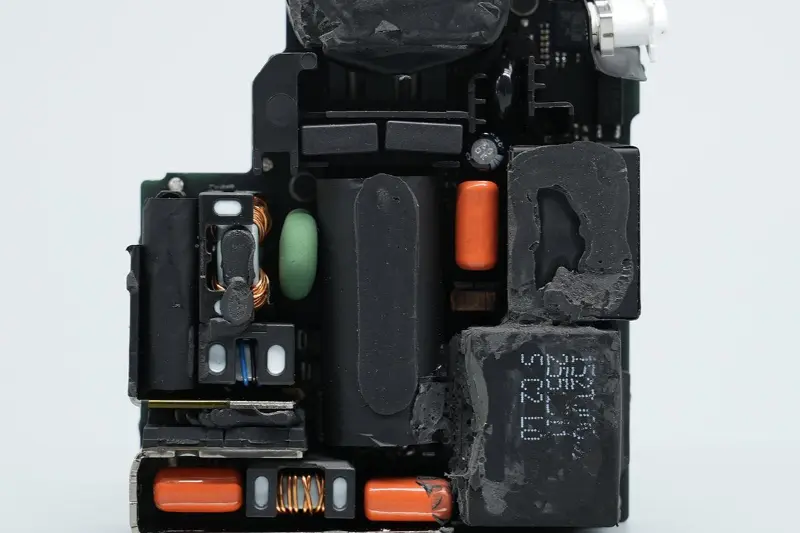

La parte anteriore del modulo PCBA è predisposta con fusibili, induttori di modo comune, condensatori elettrolitici con filtro ad alta tensione, trasformatori di corrente, condensatori a film, condensatori di alimentazione, induttori boost PFC, induttori step-down, trasformatori e altri dispositivi, con un layout complessivo compatto e ordinato.

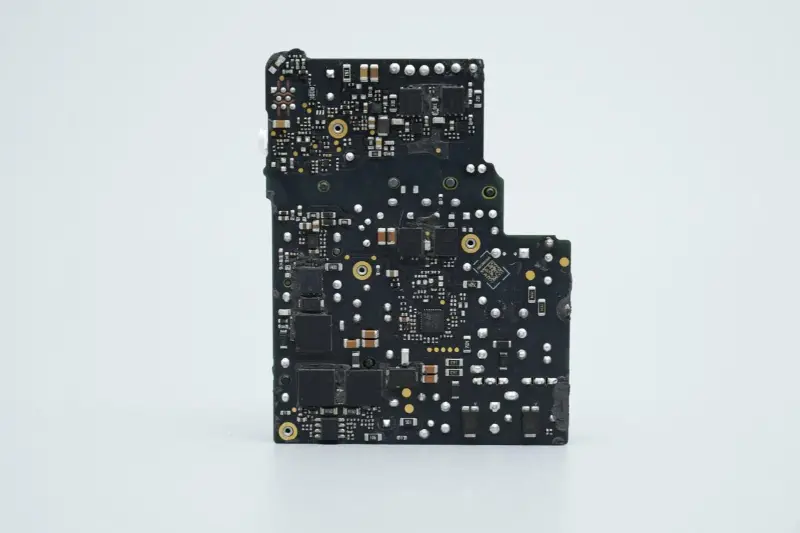

Il retro della scheda PCB è dotato dei relativi controller e tubi MOS per il circuito boost PFC e il circuito di alimentazione switching LLC.

Due dissipatori di calore aggiuntivi sono installati all'estremità di ingresso del modulo PCBA, con due tubi MOS raddrizzatori attivi Infineon in mezzo.

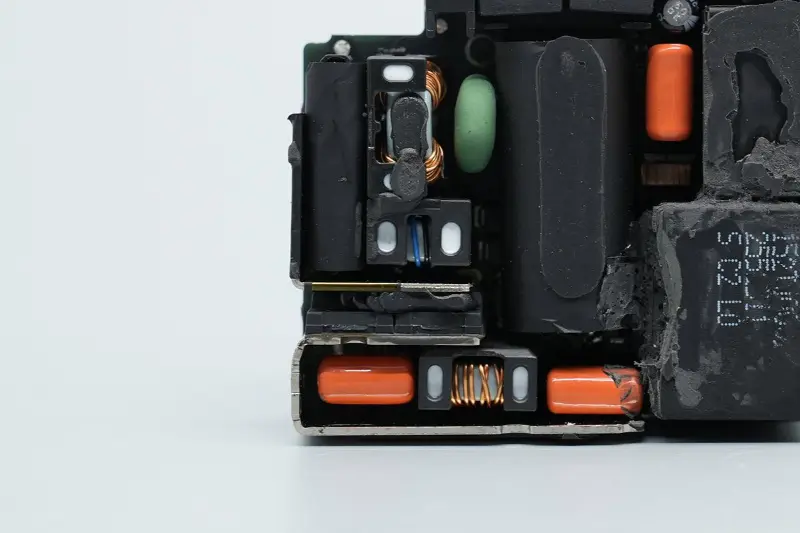

L'area racchiusa dai due dissipatori di calore è inoltre dotata di fusibili, condensatori di sicurezza X2, induttori di modo comune, varistori, condensatori di filtro a film, induttori di filtro e altri dispositivi.

Il fusibile è disposto sopra il condensatore di sicurezza X2 e avvolto con nastro adesivo.

Stacca il nastro e puoi vedere che il condensatore di sicurezza X2 è coperto da un guscio di plastica per l'isolamento e i due componenti sono avvolti e fissati con nastro adesivo.

La corrente nominale del fusibile è 3,15 A e un tubo isolante è rivestito su un perno di saldatura.

Primo piano del condensatore di sicurezza X2 con capacità di 0,22μF.

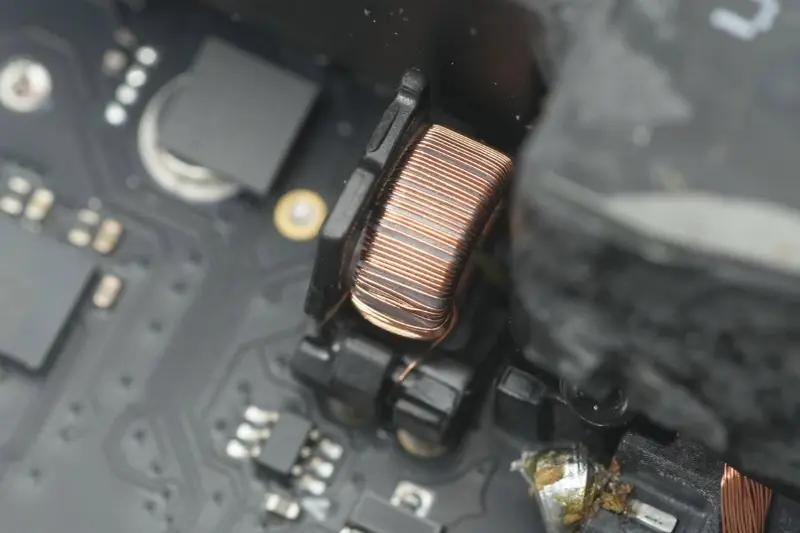

Gli induttori di modo comune vengono utilizzati per filtrare le interferenze EMI e sono saldati con staffe di plastica.

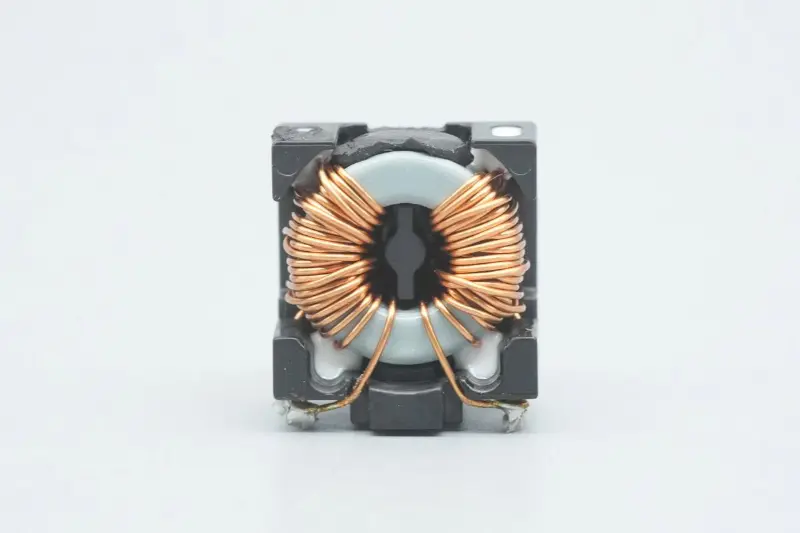

Primo piano di un altro induttore di modo comune.

Per la protezione da sovratensione in ingresso viene utilizzato un varistore TVR10621M.

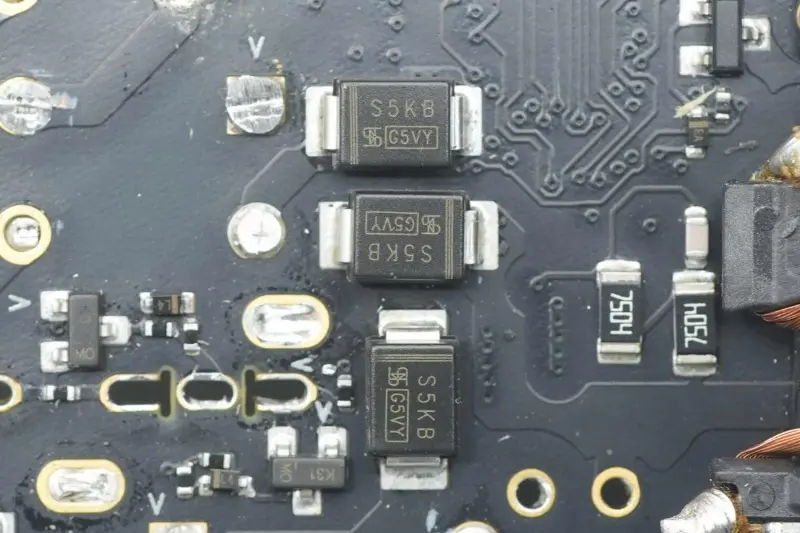

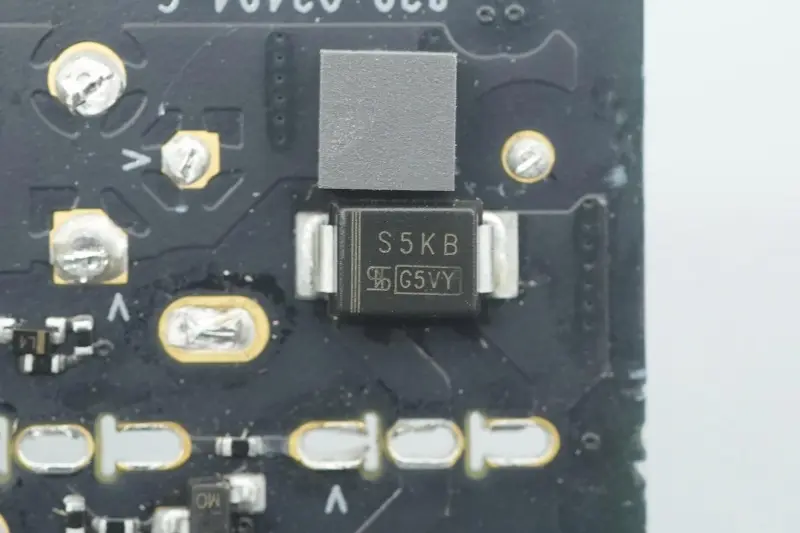

L'estremità di ingresso adotta un raddrizzatore a ponte composto da quattro diodi.

Primo piano del quarto diodo.

Primo piano degli altri due diodi, abbinati a Infineon CoolMOS IPA65R095C7 per il raddrizzamento attivo.

I due tubi MOS raddrizzatori attivi provengono da Infineon, modelli personalizzati per Apple, contrassegnati con 65C095C7, confezionati in TO‑220FP, utilizzati per migliorare l'efficienza di rettifica.

Primo piano di due condensatori a film con una specifica di 1μF 450V.

Primo piano dell'induttore del filtro ad anello magnetico, rinforzato con colla.

All'altra estremità sono installati un induttore boost PFC e un induttore step-down.

L'area centrale è dotata di condensatori elettrolitici con filtro ad alta tensione, trasformatori di corrente, condensatori a film, condensatori risonanti, condensatori di alimentazione del chip di controllo principale, condensatori a Y e altri dispositivi. I condensatori elettrolitici del filtro ad alta tensione sono avvolti con nastro isolante e posizionati orizzontalmente.

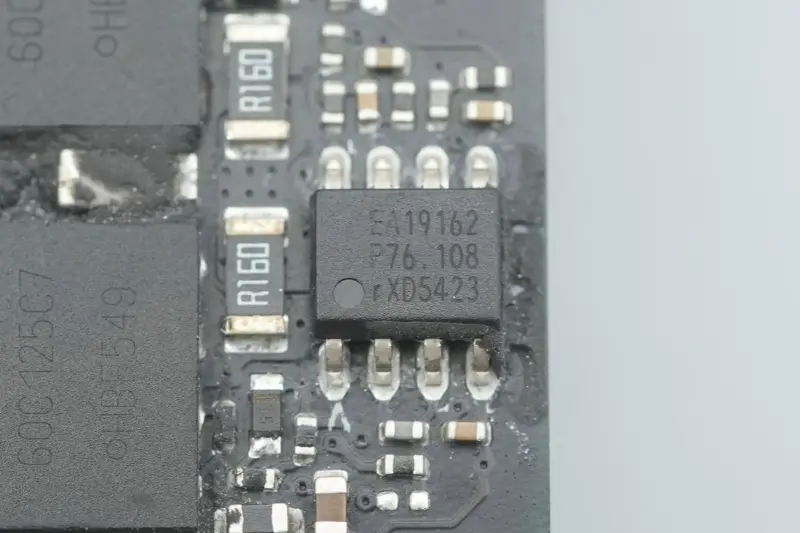

Il controller PFC è di NXP, modello TEA19162T, con funzione di scarica del condensatore X integrata, funzionante in modalità quasi risonante o modalità DCM. Supporta un intervallo di tensione in ingresso compreso tra 70 e 276 V, integra l'avvio graduale e l'arresto graduale e fornisce un'uscita regolata con boost preciso.

TEA19162T adotta la commutazione Valley o la commutazione a tensione zero per ridurre al minimo le perdite di commutazione, supporta la limitazione di frequenza per ridurre le perdite di commutazione e supporta la modalità burst per ridurre il consumo energetico. Confezionato in SO8.

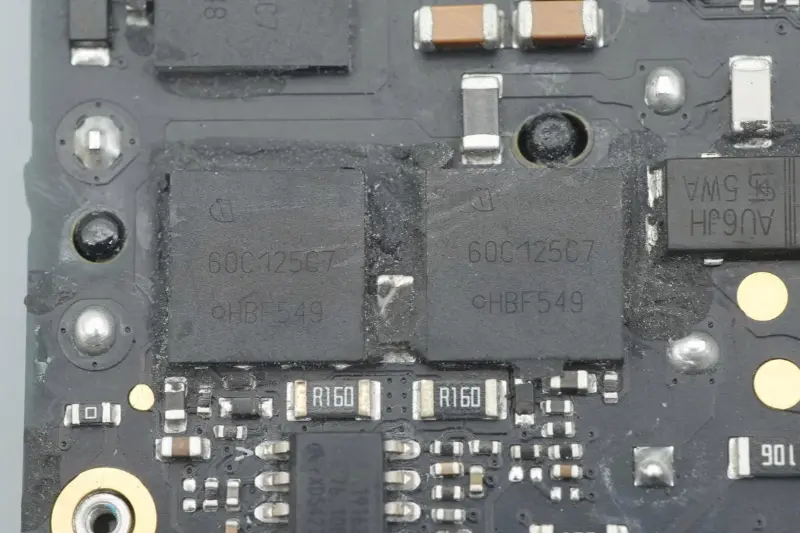

Il tubo dell'interruttore PFC è di Infineon, contrassegnato con 60C125C7, confezionato in VSON‑4.

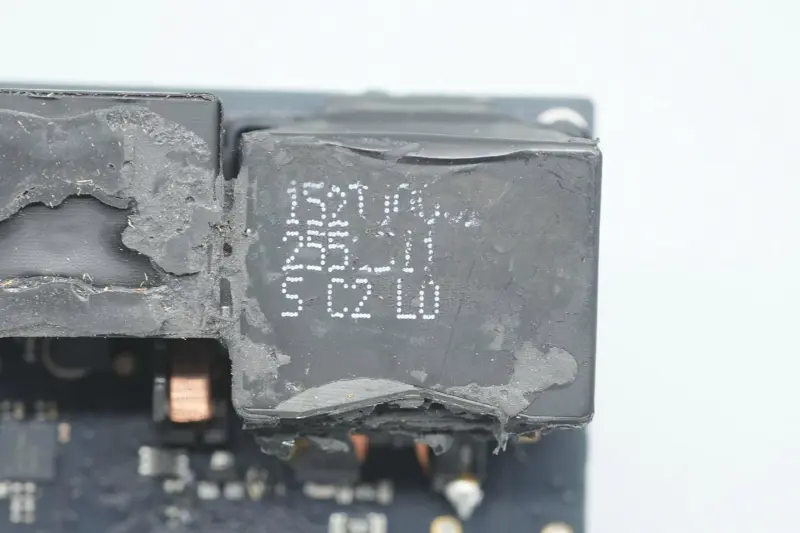

Primo piano dell'induttore di boost PFC.

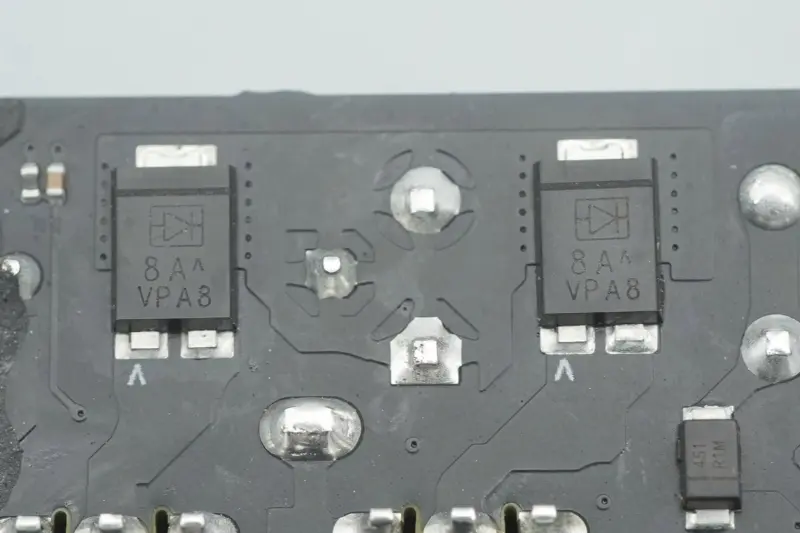

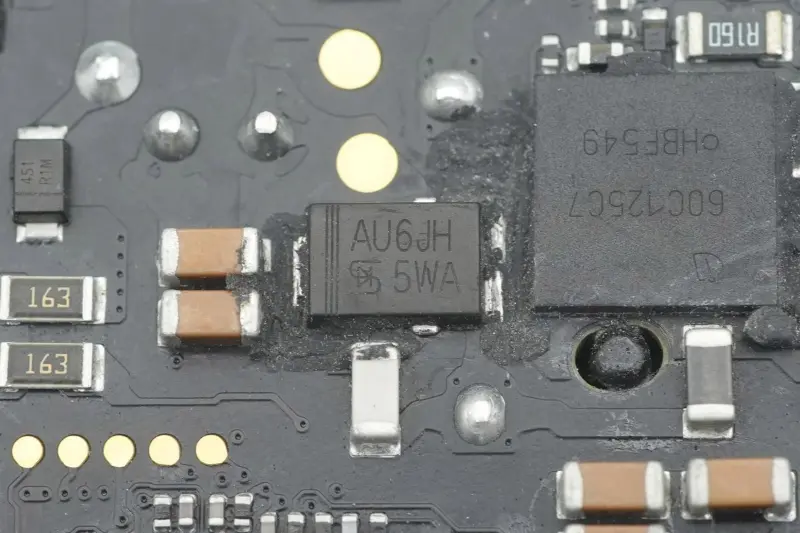

Il diodo raddrizzatore PFC è di Taiwan Semiconductor, modello TUAU6JH, un diodo a recupero rapido con una specifica di 600 V 6 A, confezionato in TO‑277A.

Il condensatore elettrolitico del filtro ad alta tensione è di Rubycon, con una specifica di 450 V 82 μF.

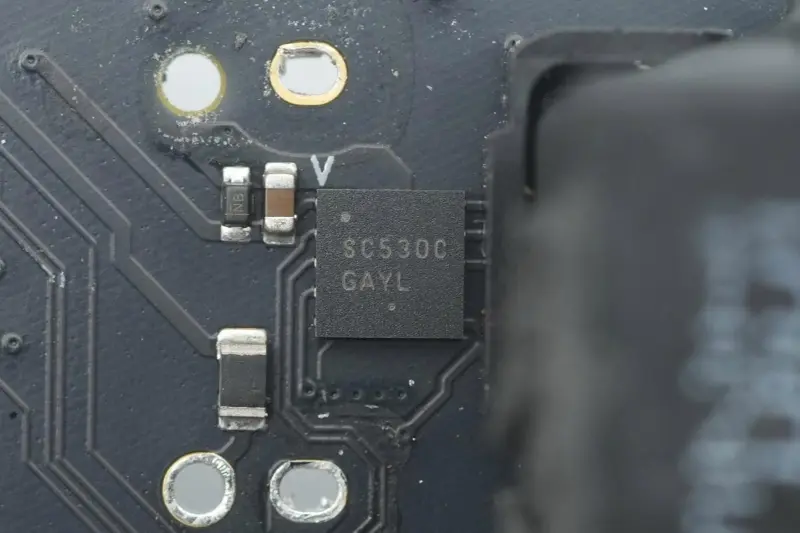

Il driver per i tubi degli interruttori Infineon e STMicroelectronics è un modello personalizzato di ON Semiconductor, contrassegnato con SC530C.

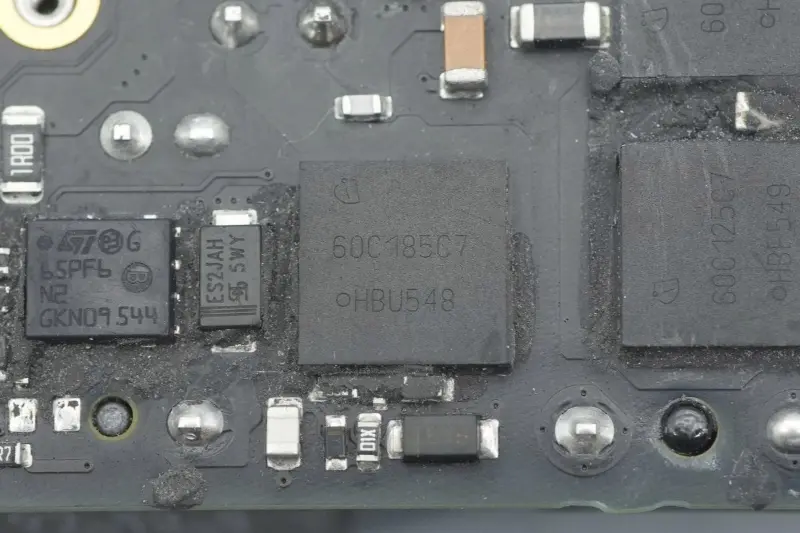

Un tubo MOS personalizzato di Infineon, contrassegnato con 60C185C7, un modello personalizzato per Apple, confezionato in VSON‑4.

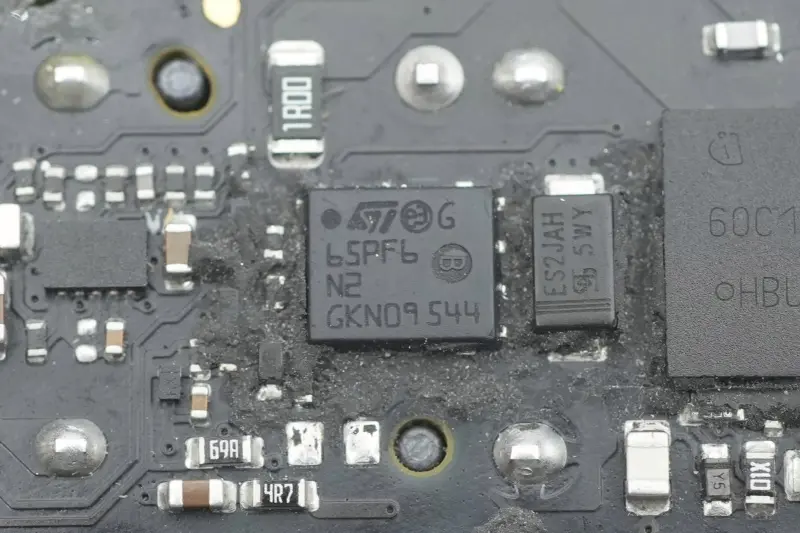

Un altro tubo MOS è della STMicroelectronics, contrassegnato con 65PF6N2, confezionato in PowerFLAT 5x6 HV.

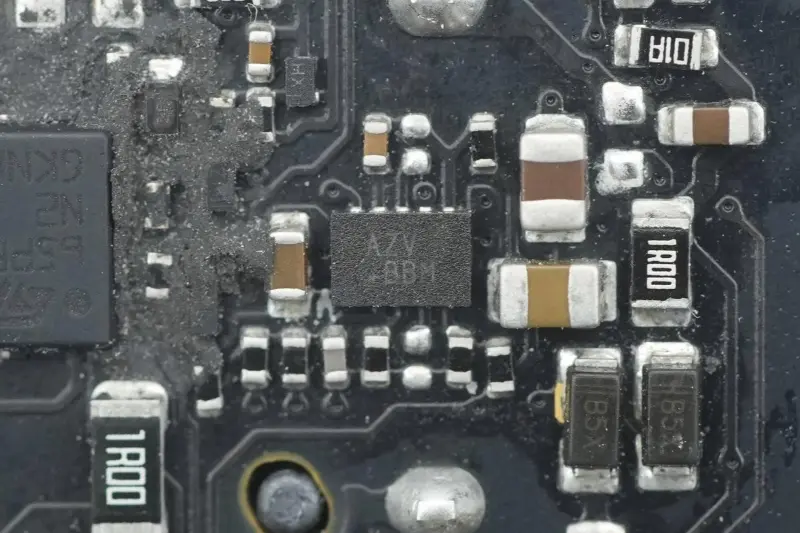

Un chip marchiato AZV.

Trasformatore di corrente per il rilevamento della corrente in ingresso dello stadio step-down.

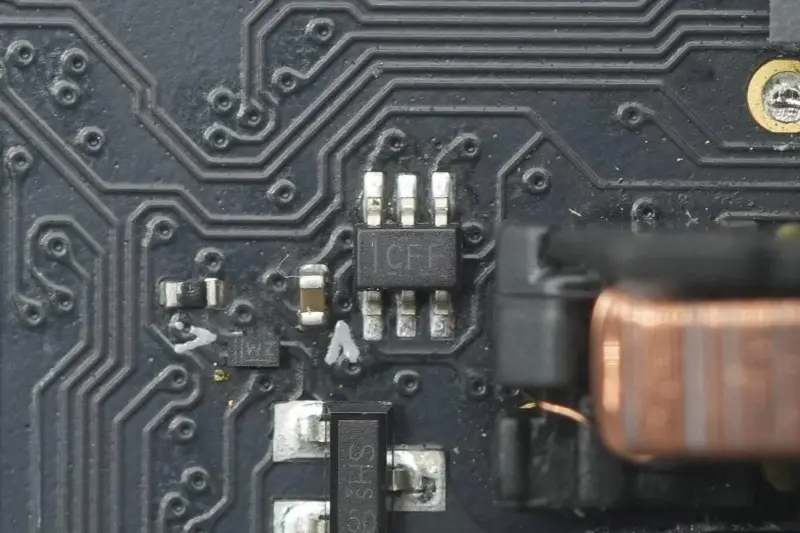

L'inverter a doppio canale da 1,65–5,5 V con ingresso trigger Schmitt è di Texas Instruments, contrassegnato con CFF, modello SN74LVC2G14, confezionato in SC70.

Primo piano dell'induttore step-down.

Il terzo condensatore di filtro a film ha una specifica di 1μF 450V.

Anche il condensatore di alimentazione del chip di controllo principale è di Rubycon, con una specifica di 35 V 47 μF.

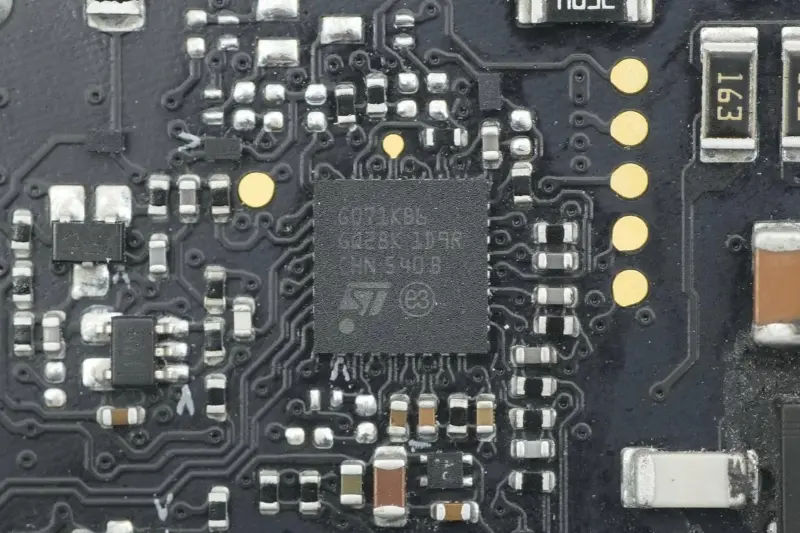

MCU core M0 STMicroelectronics STM32G071KB, flash integrato da 128 KB, RAM da 36 KB, frequenza principale 64 MHz, confezionato in UFQFPN32, utilizzato per il controllo dell'azionamento primario dell'alimentatore.

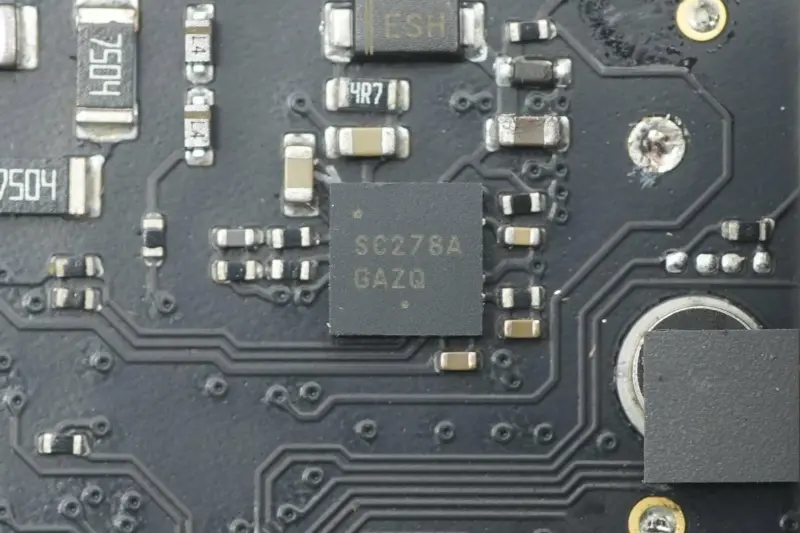

Il driver per i due tubi interruttore LLC è un modello personalizzato di ON Semiconductor, contrassegnato con SC278A, confezionato in DFN‑10.

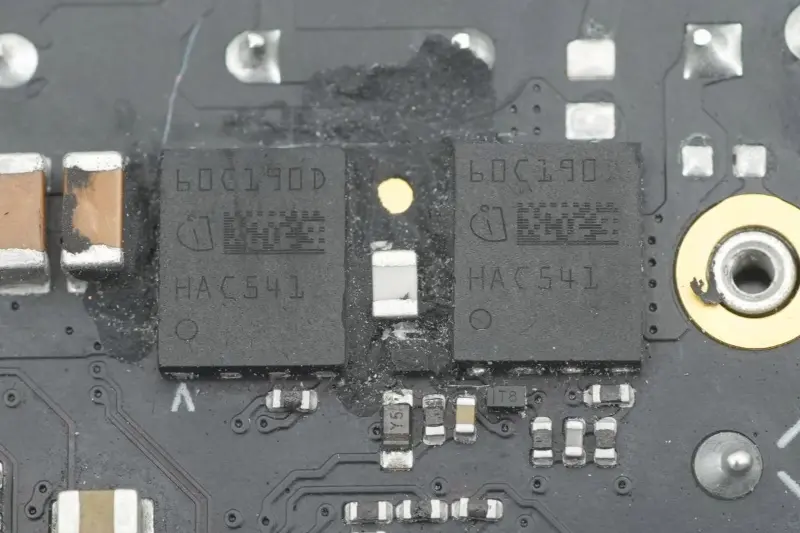

I due tubi interruttore LLC sono di Infineon, contrassegnati con 60C190D, modelli personalizzati per Apple, confezionati in TSON‑8‑6.

I due condensatori risonanti sono della VISHAY.

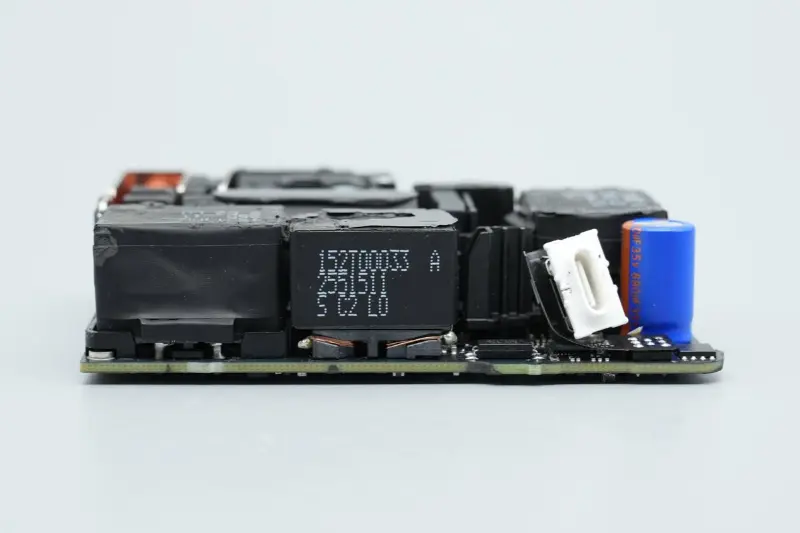

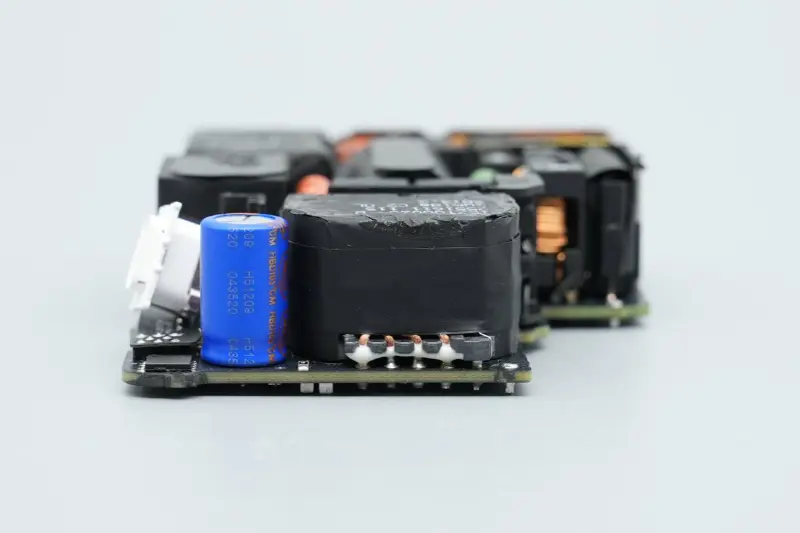

Su un lato dell'estremità di uscita sono installati un trasformatore, un fotoaccoppiatore, un condensatore del filtro di uscita, un chip di protocollo e un tubo di commutazione VBUS.

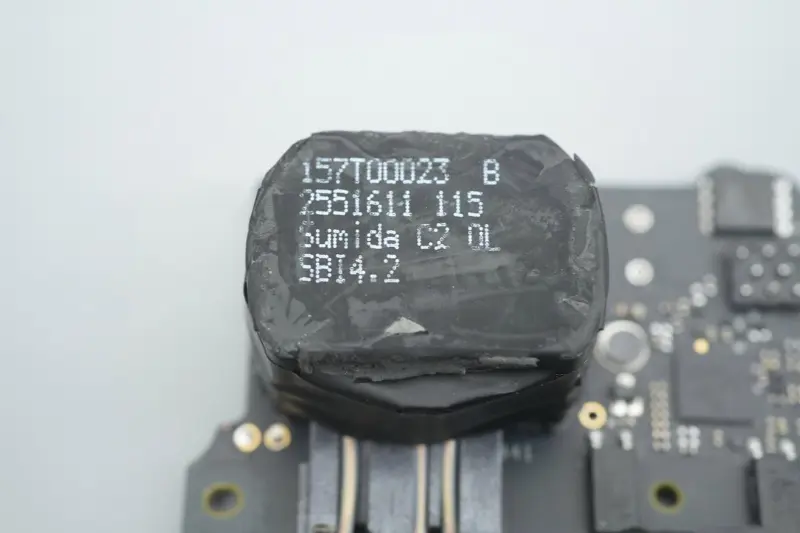

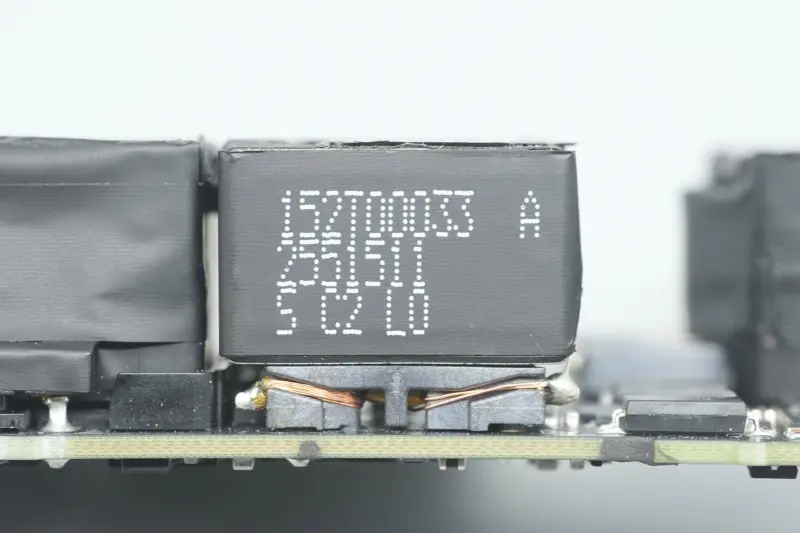

Il trasformatore è fornito da Sumida.

Due condensatori Y neri vengono utilizzati per l'anti-interferenza.

Primo piano di due optoaccoppiatori, utilizzati per la tensione di uscita del feedback e la protezione del circuito.

Primo piano del terzo condensatore a Y.

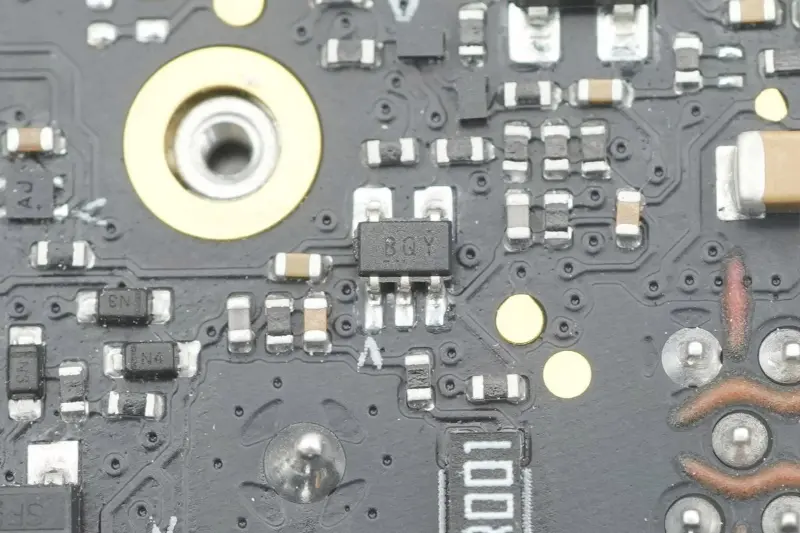

Convertitore step-down per alimentare il regolatore di rettifica sincrono.

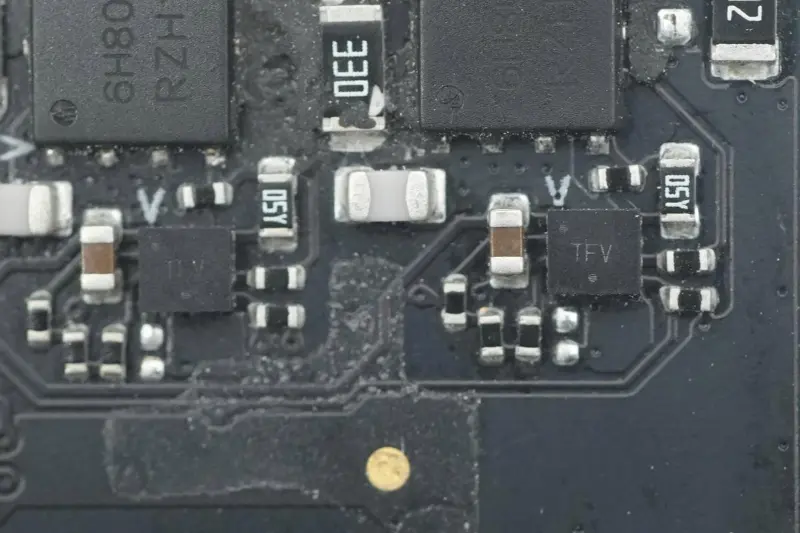

Due controller di rettificazione sincrona modello personalizzato provengono da ON Semiconductor, contrassegnati con TFV, confezionati in WDFN8.

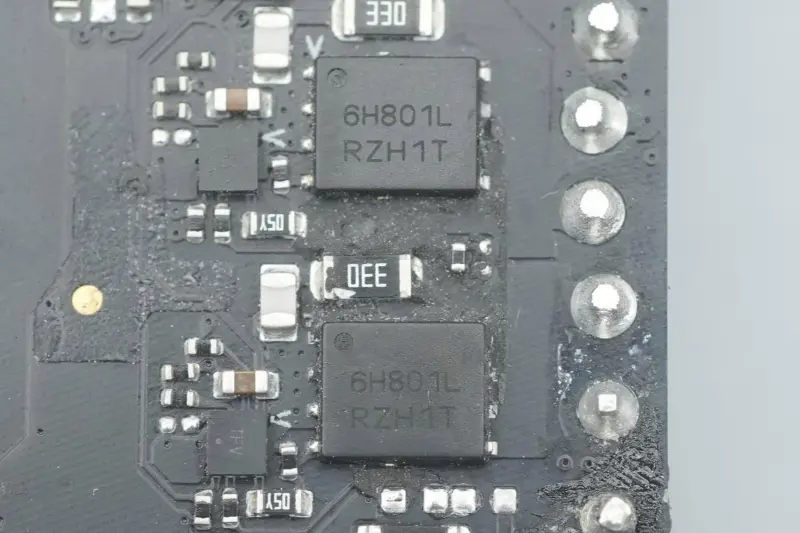

Il tubo raddrizzatore sincrono è di ON Semiconductor, modello NTMFS6H801NL, tubo NMOS, tensione di tenuta 80 V, resistenza ON 2,7 mΩ, confezionato in DFN5.

Il condensatore del filtro di uscita è di Lelon.

La specifica del condensatore è 35 V 680 μF.

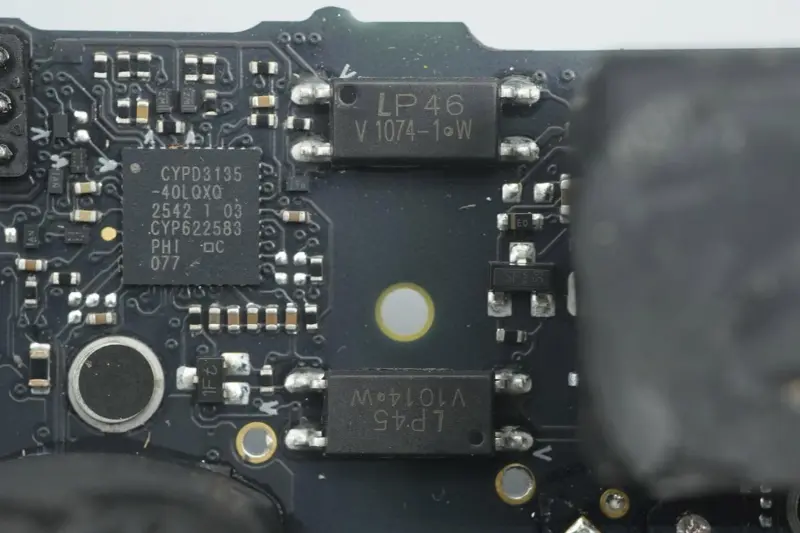

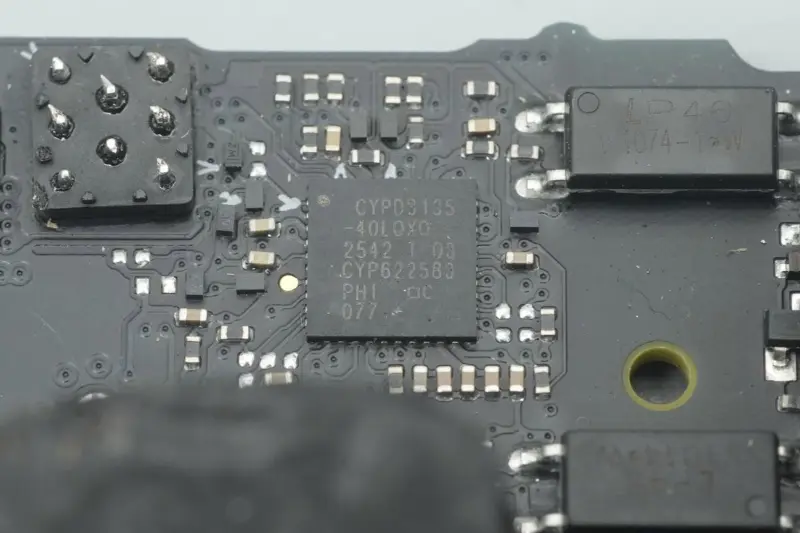

Il chip di protocollo adotta Infineon CYPD3135, il primo chip di protocollo di ricarica rapida USB PD3.1 del settore, personalizzato da Apple per Infineon.

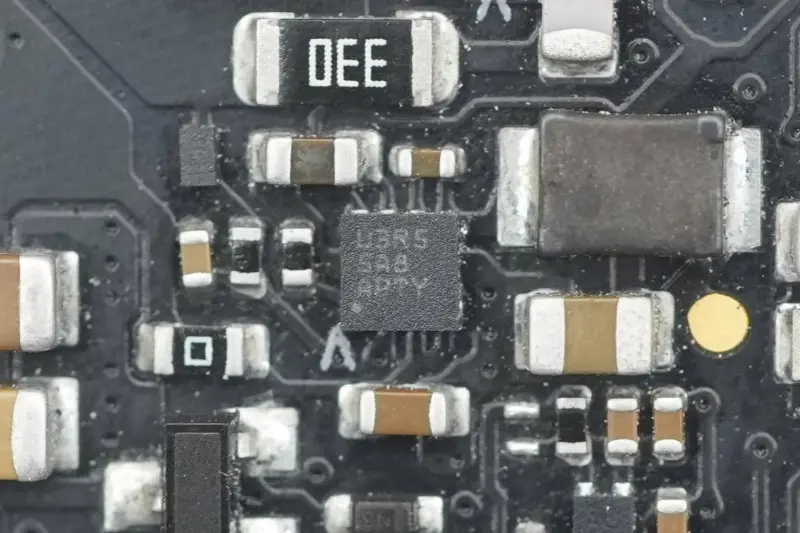

Amplificatore per il rilevamento della corrente in uscita.

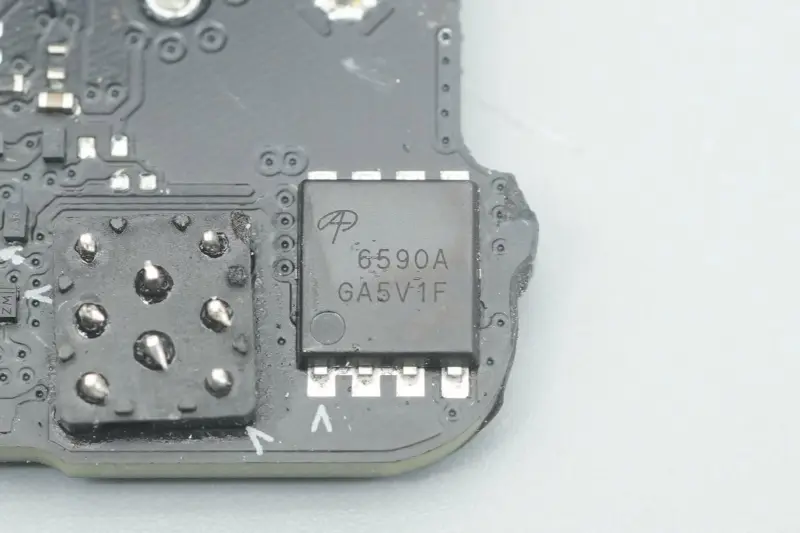

Il tubo interruttore VBUS di uscita è di AOS, modello AON6590A, tubo NMOS, tensione di tenuta 40 V, resistenza ON 0,99 mΩ, confezionato in DFN5*6.

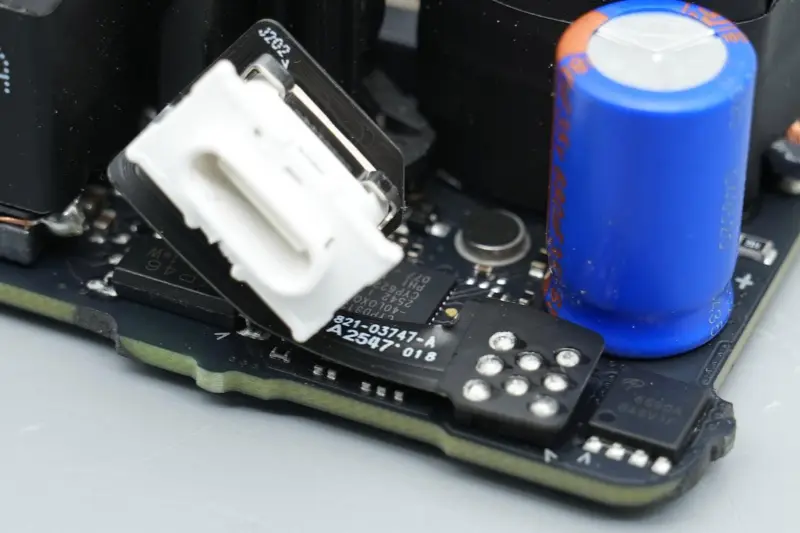

La presa della porta USB‑C è collegata al PCB principale tramite un circuito flessibile.

Primo piano della presa della porta USB-C.

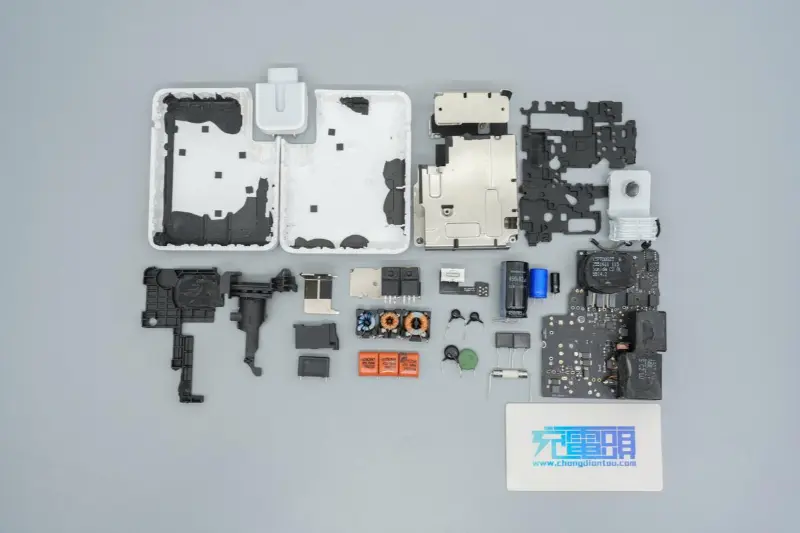

Riepilogo

Il nuovo caricabatterie rapido da 140 W A3607 di Apple continua il linguaggio di design minimalista e coerente di Apple, e il suo aspetto generale e le sue dimensioni sono altamente coerenti con la generazione precedente A2452. Tuttavia, ci sono alcune differenze nei dettagli: allo slot del modulo pin rimovibile viene aggiunta una clip metallica per il fissaggio ausiliario.

In termini di prestazioni, pur fungendo da alimentatore di punta per i dispositivi Apple di nuova generazione, è anche altamente compatibile con i vecchi modelli precedenti, fornendo una ricarica rapida PD3.1 fino a 140 W per i dispositivi.

Il caricabatterie adotta ancora un'architettura ad alta efficienza di PFC + LLC + step-down sincrono, con un layout complessivo compatto e un solido design di dissipazione del calore. In termini di componenti principali, sulla base del fatto che i controller sono ancora chip con lo stesso numero di parte di NXP, STMicroelectronics, ON Semiconductor e Infineon, i dispositivi di potenza sono quasi unificati come prodotti personalizzati di Infineon, rendendo la soluzione complessiva più intensiva e personalizzata e si prevede che le prestazioni di efficienza energetica saranno ulteriormente migliorate.
