Caricabatterie OBC

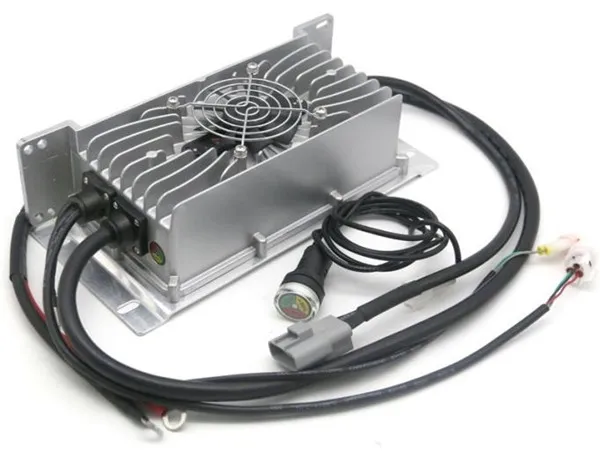

1. Cos'è unCaricabatterie OBC?

Dispositivo che converte la corrente alternata in corrente continua.

Il caricabatterie di bordo (OBC) è un dispositivo elettronico che converte la corrente alternata proveniente dalla rete elettrica in corrente continua adatta ai pacchi batteria dei veicoli. Viene utilizzato principalmente per caricare pacchi batterie ad alta tensione di veicoli elettrici puri (BEV) o veicoli elettrici ibridi plug-in (PHEV). L'OBC trasmette la tensione attraverso stazioni di ricarica CA e porte di ricarica CA per caricare le batterie dei veicoli elettrici.

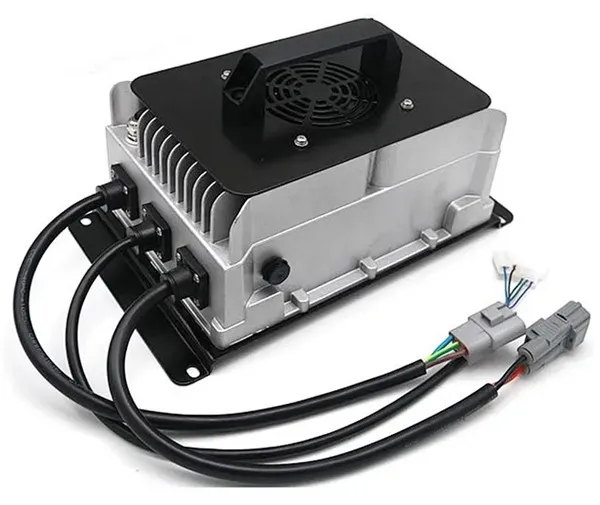

2. Principio di funzionamento diCaricabatterie OBC

Il caricabatteria per auto immette alimentazione CA ed emette energia CC direttamente per caricare la batteria. Di solito utilizza la tecnologia di alimentazione a commutazione ad alta frequenza per convertire l'alimentazione CA da 220 V in alimentazione CC ad alta tensione. Inoltre, il caricabatterie per auto dispone anche di varie funzioni di protezione, come sovratensione, sottotensione, sovracorrente, sottocorrente e altre misure. Quando il sistema rileva anomalie, l'alimentazione verrà interrotta tempestivamente.

Il principio di funzionamento di OBC comprende principalmente due parti fondamentali: conversione da CA a CC (AC/CC) e conversione in corrente continua CC (CC/CC).

Innanzitutto, l'energia CA nella rete viene filtrata dal rumore e dalle interferenze attraverso circuiti di filtraggio EMI, quindi convertita in energia CC tramite convertitori CA/CC. L'energia CC convertita viene quindi filtrata per rimuovere l'ondulazione di tensione e ottenere energia CC stabile.

Successivamente, regolare la tensione e la corrente cambiando l'alimentatore per soddisfare le esigenze di ricarica della batteria. Questo processo può includere circuiti di correzione del fattore di potenza (PFC) per migliorare l'efficienza energetica e ridurre la perdita di energia.

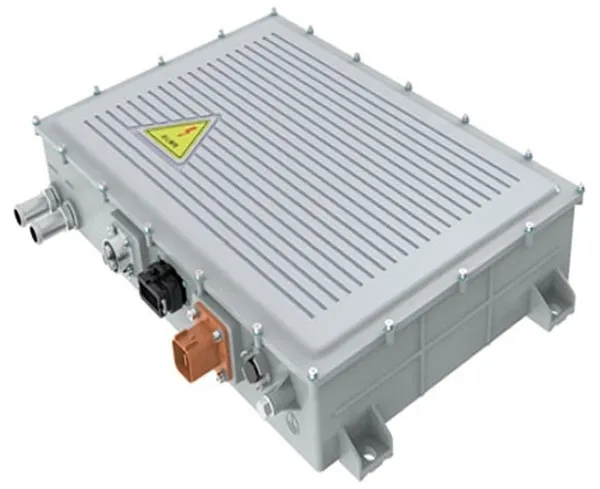

3. Specifiche tecniche e norme perCaricabatterie OBC

I moderni caricabatterie per auto sono generalmente isolati per garantire la sicurezza elettrica. L'OBC sui veicoli elettrici standard nazionali deve essere conforme alle specifiche standard del 《QCT 895-2011 Caricabatterie conduttivi di bordo per veicoli elettrici》. La gamma di potenza dei caricabatterie per auto è ampia, con potenze comuni tra cui 1,2KW, 1,5KW, 3,3KW, 6,6KW, 11KW, 22KW, ecc., in grado di soddisfare diversi modelli di veicoli ed esigenze di ricarica.

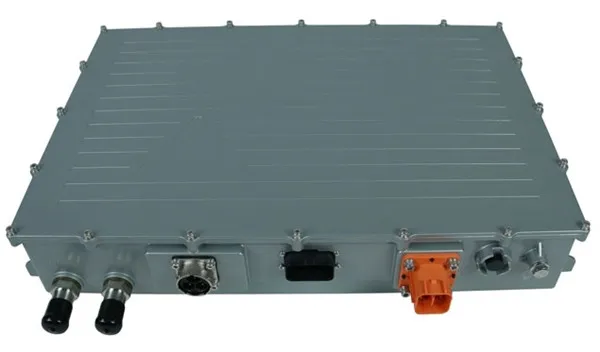

4. Struttura diCaricabatterie OBC

La struttura interna dell'OBC comprende porta di ingresso CA, unità di alimentazione, unità di controllo, unità ausiliaria a bassa tensione e porta di uscita CC. L'unità di controllo è la parte centrale dell'OBC, che controlla il processo di conversione dell'unità di potenza attraverso dispositivi di commutazione e fornisce funzioni di protezione come sovratensione, sottotensione, sovracorrente, sottocorrente e altre misure di protezione.

Inoltre, OBC ha anche la funzione di comunicare con il Battery Management System (BMS) per garantire la sicurezza e l'efficienza del processo di ricarica. Il BMS monitora la tensione, la corrente, la temperatura e lo stato di connessione del pacco batteria per controllare e proteggere la batteria. L'OBC comunica con il sistema di monitoraggio del veicolo attraverso la rete CAN ad alta velocità, carica lo stato di funzionamento e le informazioni sui guasti e accetta i comandi di controllo per avviare o interrompere la ricarica.

5. Scenari applicativi diCaricabatterie OBC

Caricabatterie OBC è adatto principalmente per scenari che richiedono una ricarica lenta, come stazioni di ricarica CA domestiche o pubbliche. A differenza delle stazioni di ricarica DC, le stazioni di ricarica DC sono adatte a scenari che richiedono una ricarica rapida, come le aree di servizio autostradali. L’uso di caricabatterie per auto garantisce che i veicoli elettrici possano essere caricati in modo sicuro e conveniente in ambienti come case e luoghi di lavoro.

Nelle applicazioni pratiche, l'OBC non viene utilizzato solo per caricare la batteria di veicoli elettrici, ma può anche invertire la potenza CC della batteria di potenza in potenza CA attraverso la funzione inverter, ottenendo la funzione di fornire energia ai carichi esterni (V2L) di del veicolo o utilizzato come fonte di alimentazione di emergenza per le famiglie durante le interruzioni di corrente.
