Come l'iniettore PoE fornisce alimentazione e rete alle telecamere

Lo sviluppo iniziale e la successiva costruzione dello schema di alimentazione dell'iniettore PoE per le apparecchiature di monitoraggio della sicurezza sono strettamente collegati. Soprattutto nella fase di costruzione successiva, le specifiche, le caratteristiche e i relativi protocolli delle telecamere PoE e dei moduli di alimentazione PoE devono essere pienamente compresi. Solo in questo modo possiamo garantire che il progetto di monitoraggio sia completato in modo efficiente e a basso costo. In che modo il modulo di alimentazione PoE alimenta la telecamera di sorveglianza e fornisce la rete?

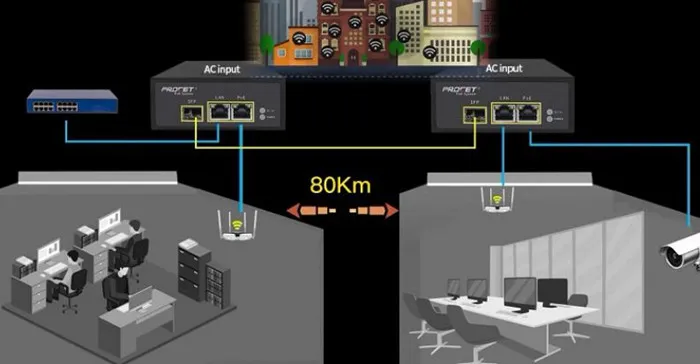

L'alimentazione PoE richiede un solo cavo di rete per fornire alimentazione e trasmissione di rete all'AP (telecamere PoE, AP wireless e altre apparecchiature) contemporaneamente. Il sistema di monitoraggio della sicurezza adotta una soluzione di alimentazione di rete PoE (vedere la figura seguente per i dettagli), eliminando la necessità di installare una presa e di utilizzare un cavo di alimentazione. ecc., risparmiando così costi di tempo, costi di implementazione della rete, costi di manodopera di installazione e successivi costi di manutenzione, ecc. Più dispositivi alimentati da iniettori PoE vengono utilizzati nella rete, più evidente diventa questo vantaggio in termini di tempo e costi.

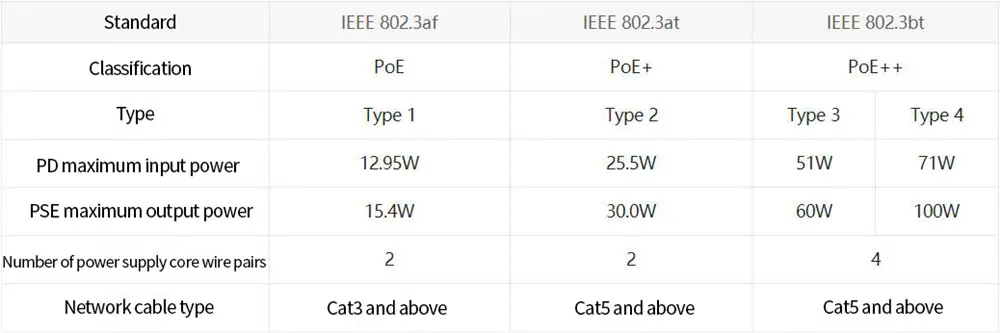

Esistono solo tre standard per i moduli di alimentazione dell'iniettore PoE. La potenza dell'alimentatore IEEE802.3af è di 15,4 W/at. La potenza dell'alimentatore è di 30W/bt. La potenza dell'alimentatore è di 90w (vedere la figura sotto per i dettagli). Come abbinare l'alimentazione PoE e la ricezione dell'alimentazione PoE (telecamera PoE)? Per esempio:

1.Quando la potenza della telecamera PoE è 10 W, è possibile scegliere il modulo di alimentazione PoE IEEE802.3af;

2.Quando la potenza della telecamera PoE è 20 W, è necessario scegliere il modulo di alimentazione PoE IEEE802.3802.3at;

3. Va notato che lo standard 802.3at è retrocompatibile con lo standard 802.3af, quindi quando la telecamera PoE è standard 802.3af, è possibile scegliere un modulo di alimentazione 802.3af o PoE standard.

Lo standard 802.3bt è retrocompatibile con 802.3at e 802.3af.
