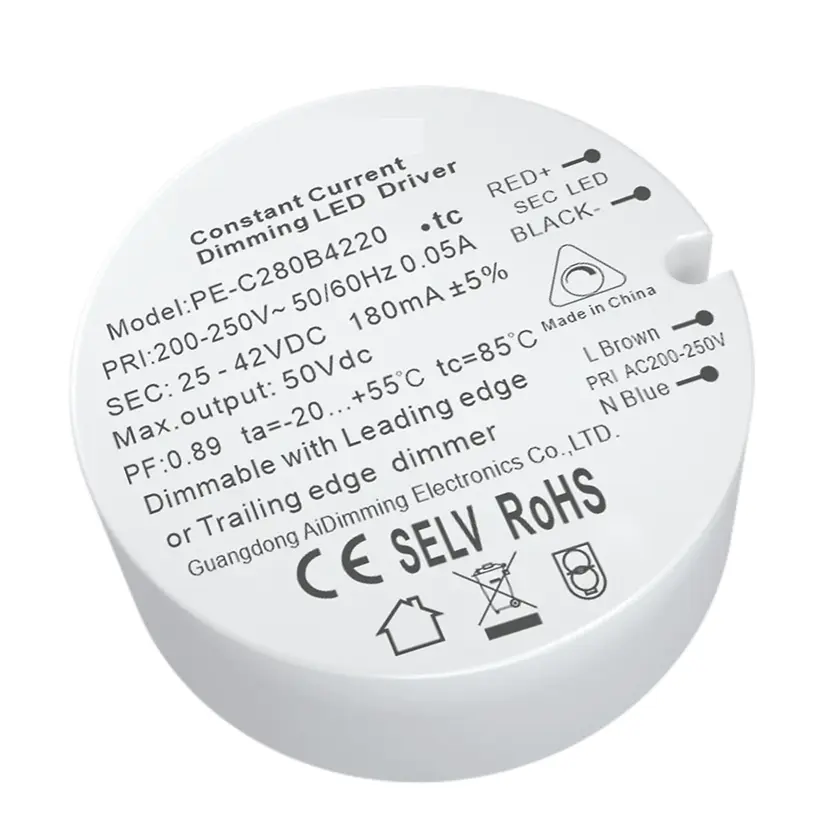

Driver LED dimmerabile triac a corrente costante da 8,4 W

PE-C280 è uno dei driver LED dimmerabili triac a corrente costante da 8,4 W sviluppati dal produttore cinese Starwell con un elevato fattore di potenza, alta efficienza, alta precisione, l'uso dell'efficiente e stabile chip di controllo dell'interruttore a bassa perdita e i componenti ad alte prestazioni lo rendono silenzioso, lunga durata e altre caratteristiche. Il driver adotta la tecnologia di conduzione del calore del gel di silice, che può resistere a temperature elevate di 55 ℃.

Invia richiesta

In qualità di produttore professionale, Starwell vorrebbe fornirti un driver LED dimmerabile triac a corrente costante da 8,4 W di alta qualità, adatto per il dimmer MOSFET RPC e il dimmer FPC TRAIC.

Specifica

Modello		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
PRODUZIONE	Tensione di uscita	12-24 Vcc	25-42 Vcc	2,5-6 Vcc	6-12 Vcc	12-24 Vcc
	Tensione di uscita massima	24 V CC	42 V CC	6 V CC	12 V CC	24 V CC
	Tensione di uscita a vuoto	27 V CC	43 V CC	8 V CC	15 V CC	27 V CC
	Corrente di uscita	350mA	200 mA	700mA	700mA	300 mA
	Potenza in uscita	4,2 W~8,4 W	5W~8,4W	1,75 W~4,2 W	4,2 W~8,4 W	3,6 W~7,2 W
	Livello stroboscopico	Sfarfallio inferiore (8%)
	Gamma di attenuazione	2~100%,
	Frequenza di regolazione PWM
	Precisione attuale	±5%
	Ondulazione e rumore	=500mv p-p
INGRESSO	Interfaccia di oscuramento	Triac Bordo d'attacco/Bordo di uscita
	Intervallo di tensione in ingresso	200-250 Vca
	Frequenza	50/60Hz
	Corrente in ingresso	<0,08 A	<0,08 A	<0,08 A	<0,08 A	<0,08 A
	Fattore di potenza	PF>0,9 (a pieno carico)	PF>0,9 (a pieno carico)	PF>0,88 (a pieno carico)	PF>0,88 (a pieno carico)	PF>0,88 (a pieno carico)
	THD	230Vac@THD <20% (a pieno carico)
	Efficienza (tip.)	77%	79%	77%	77%	77%
	Corrente di spunto (tip.)	Avvio a freddo 0,8 A	Avvio a freddo 0,8 A	Avvio a freddo 1,54 A	Avvio a freddo 0,8 A	Avvio a freddo 0,8 A
	Anti-sovratensione	L-N: 1,5 kV
	Corrente di dispersione	<0,25 mA/230 Vca
AMBIENTE	Temperatura di lavoro	tc: 55°C tc: 85°C
	Umidità di lavoro	20 ~ 95%RH, senza condensa
	Temp. di conservazione, umidità	-40 ~ 80°C, 10~95% di umidità relativa
	Temp. Coefficiente	±0,03%/°C(0-50)°C
	Vibrazione	10~500 Hz, 2G 12 min./1 ciclo, periodo per 72 min. ciascuno lungo gli assi X, Y, Z.
PROTEZIONE	Protezione da surriscaldamento	Regolazione o spegnimento intelligente della corrente di uscita se la temperatura del PCB ≥110°C, si ripristina automaticamente.
	Protezione da sovraccarico	Spegnere l'uscita quando la potenza nominale ≥ 102%, si ripristina automaticamente.
	Protezione da cortocircuito	Spegnimento automatico in caso di cortocircuito, ripristino automatico.
	Protezione senza carico	Spegne l'uscita in assenza di carico, si ripristina automaticamente quando il carico torna alla normalità.
SICUREZZA ED EMC	Resistere alla tensione	I/P-O/P: 3750 Vca
	Resistenza di isolamento	I/P-O/P: 100 MΩ/500 V CC/25°C/70% UR
	Standard di sicurezza	IEC/EN61347-1, IEC/EN61347-2-13
	Emissioni elettromagnetiche	EN55015, EN61000-3-2 Classe C, IEC61000-3-3
	Immunità EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standard di prova stroboscopica	IEEE 1789
ALTRI	Dimensione	43,2×0,5 mm(P×A)
	Imballaggio	SULLA borsa
	Peso (GW)	42 g±5 g

Fatture:

● Driver di regolazione a taglio di fase per LED, intervallo di regolazione 2-100%

● Adatto per dimmer RPC MOSFET e dimmer FPC TRAIC

● PFC attivo

● Protezioni: cortocircuito/sovratensione/sovracorrente

● Tecnologia di conduzione del calore del gel di silice, vento freddo naturale

● Volume ultra piccolo

● Adatto per illuminazione domestica e commerciale a LED

● Dispositivo di protezione sicuro in assenza di carico

● Installazione economica e conveniente

● conformarsi agli standard mondiali di sicurezza degli apparecchi di illuminazione

● Classe di protezione II

● Tre anni di garanzia

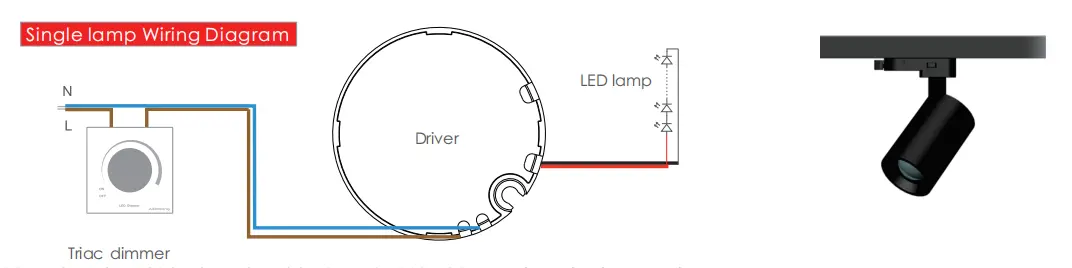

Schema elettrico:

Cablaggio:

Cavo di uscita: cavo in PVC rosso e nero da 20 AWG, lunghezza 200-230 mm, requisiti di spelatura: 5-7 mm

Cavo di ingresso: cavo a doppio isolamento VDE marrone blu 20AW, lunghezza 150-160 mm, requisiti di spelatura: 5-7 mm

L'uso dell'orientamento:

1. Prestare attenzione alla distinzione tra ingresso e uscita, collegare correttamente, quindi accendere

2. Collegare prima il carico dell'uscita CC, quindi aprire l'alimentatore dopo il controllo; nella modalità corrente costante, se si accende un circuito aperto, spegnere l'alimentazione e non è possibile collegare il LED finché l'energia elettrica immagazzinata dall'uscita non viene rilasciata, altrimenti potrebbe danneggiare il LED;

3. Questo tipo di alimentazione è limitato solo all'uso di lampade e lanterne a LED, l'intervallo di tensione in ingresso è AC 200-250 V, il cotone isolante termico e altri elementi che ostruiscono la dissipazione del calore del prodotto, che si conforma al prodotto con la tensione di uscita specificata, l'intervallo di corrente, la temperatura dell'ambiente di utilizzo è di -20-45 cari, e la superficie non può coprire le condizioni dell'ambiente, questo prodotto gode di tre anni di garanzia gratuita.

Le condizioni anomale e i metodi di trattamento corrispondenti:

1. La lampada a LED non si illumina dopo aver collegato il driver dimmer per la prima volta, disattivare l'ingresso CA e controllare come segue:.

a) Se c'è o meno un cattivo contatto dell'uscita CC:

b) Se la polarità dell'uscita CC è invertita o se la scheda LED è saldata;

c) Se l'ingresso CA è un cattivo contatto: testare dopo aver eliminato questi guasti.

2. Il dispositivo ha una buona connessione, le luci a LED, ma il LED lampeggia, spegni l'ingresso CA, quindi controlla l'uscita CC.

a) su strada.sotto carico.

b) Se i parametri e i parametri effettivi corrispondono o meno.

3. Si prega di comunicare tempestivamente con noi in caso di domande sull'utilizzo, faremo del nostro meglio per risolvere i problemi con voi.
