Driver LED dimmerabile da 60 W a tensione costante 0/1-10 V

Il driver LED dimmerabile di alta qualità da 60 W a tensione costante 0/1-10 V della fabbrica Starwell è uno speciale processo di saldatura del guscio di alluminio, guscio di alluminio e dissipazione del calore in gel di silice a conduzione interna del calore, uso più stabile, tutte le materie prime sono marchi di prima linea e i chip importati superano Il design di oscuramento profondo si abbina al sistema di oscuramento intelligente di varie marche sul mercato Tensione anti-sovratensione 2KV, attenuazione uniforme, assenza stroboscopica, basso rumore nel processo di attenuazione

Invia richiesta

In qualità di produttore di driver LED professionali in Cina, Starwell desidera fornire driver LED dimmerabili da 60 W a tensione costante 0/1-10 V certificati CE, progettati per un'oscuramento profondo e uniforme e si integrano perfettamente con la maggior parte dei sistemi di oscuramento intelligenti sul mercato. Il driver fornisce un'illuminazione priva di sfarfallio e un rumore minimo durante la regolazione. Fornisce inoltre una forte protezione contro picchi di tensione fino a 2 kV, rendendolo una scelta duratura e versatile per applicazioni di illuminazione professionale.

Specifica

Modello		PE-IL60DV24	PE-IL60DV12
PRODUZIONE	Tensione di uscita	24 V CC	12 V CC
	Tensione di uscita massima	2,5 A	5A
	Nessuna tensione di uscita del carico	24 V CC	12 V CC
	Intervallo di potenza del carico	0-2,5 A	0-5A
	Potenza in uscita	0-60W	0-60W
	Livello stroboscopico	Nessuno sfarfallio
	Gamma di attenuazione	0~100%, il LED inizia allo 0,03% possibile.
	Frequenza di regolazione PWM	>3600Hz
	Precisione attuale	±3%
	Modalità di spegnimento	funzione di memoria quando si spegne
INGRESSO	Interfaccia di oscuramento	DALI (IEC62386)Corrente di controllo del segnale < 2mA
	Intervallo di tensione in ingresso	100-250 Vca
	Frequenza	50/60Hz
	Corrente in ingresso	<0,7 A CA 100 V
	Fattore di potenza	PF>0,99/110 V CA (a pieno carico)
	THD	230Vac@THD <10% (a pieno carico)
	Efficienza (tip.)	89%	87%
	Alimentazione in standby	0,4 W
	Corrente di spunto (tip.)	avviamento a freddo180A/220ns@230Vac ac
	Anti-sovratensione	L-N: 2kV
	Corrente di dispersione	<0,25 mA/230 Vca
AMBIENTE	Temperatura di lavoro	ta: 45°C tc: 80 °C
	Umidità di lavoro	20 ~ 95% di umidità relativa, senza condensa
	Temp. di conservazione, umidità	-40 ~ 80°C, 10~95% di umidità relativa
	Coefficiente di temp	±0,03%/°C(0-50)°C
	Vibrazione	10~500 Hz, 2G 12 min./1 ciclo, periodo per 72 min. ciascuno lungo gli assi X, Y, Z.
PROTEZIONE	Protezione da surriscaldamento	Regolazione o spegnimento intelligente della corrente di uscita se la temperatura del PCB ≥110°C, si ripristina automaticamente.
	Protezione da sovraccarico	Spegnere l'uscita quando la potenza nominale ≥ 102%, si ripristina automaticamente.
	Protezione da cortocircuito	Spegnimento automatico in caso di cortocircuito, ripristino automatico.
	Protezione senza carico	tensione costante in uscita.
SICUREZZA ed EMC	Resistere alla tensione	I/P-O/P: 3750 Vca
	Resistenza all'isolamento	I/P-O/P: 100 MΩ/500 V CC/25°C/70% UR
	Standard di sicurezza	IEC/EN61347-1, IEC/EN61347-2-13
	Emissioni EMC	EN55015, EN61000-3-2 Classe C, IEC61000-3-3
	Immunità EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standard di prova stroboscopica	IEEE 1789
ALTRI	Dimensione	235×37×27 mm(L×L×A)
	Imballaggio	240×47×33 mm (L×L×A)
	Peso (GW)	350 g±10 g

Caratteristiche:

1. L'interfaccia standard Dali è conforme agli standard Dali 144

2. Certificazione Dali2, membro Dali

3. Viene adottata l'uscita di controllo digitale e non è presente alcuna funzione stroboscopica

4. Gamma 100-250 V di ingresso CA generale internazionale

5. Raffreddamento ad aria naturale, resistente all'umidità, conduzione del calore, processo di dissipazione del calore del gel di silice

6. Curva di attenuazione della profondità sviluppata autonomamente

7. Molteplici funzioni di protezione

8. Processo speciale di saldatura dell'alluminio, design dal volume ultra ridotto

9. Conforme allo standard ERP e il consumo energetico in standby è inferiore a 0,5 W

Applicazione:

1. Striscia luminosa a LED

2. Illuminazione intelligente della villa

3. Può essere collegato al sistema di illuminazione intelligente Dali

4. Illuminazione del museo

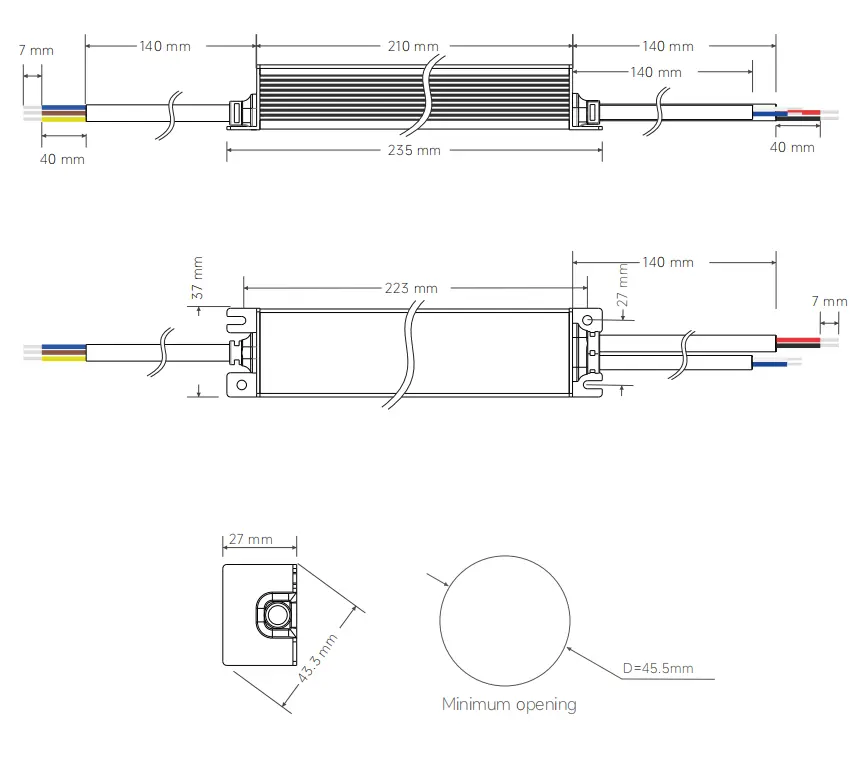

Dimensioni:

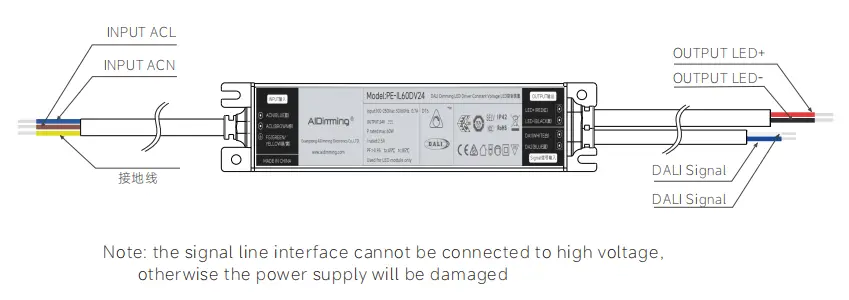

Cablaggio:

Istruzioni per l'uso:

Se non diversamente specificato, tutte le specifiche e i parametri sono misurati con un carico nominale di ingresso di 230 V CA e una temperatura ambiente di 25 ℃.

Cablare in base all'identificazione del prodotto e prestare attenzione alla direzione positiva e negativa e di ingresso e uscita. Nota:

Nota 1: verificare se i terminali di ingresso e uscita sono corretti dopo l'accensione;

Nota 2: collegare prima il carico al terminale di uscita CC, quindi collegare l'alimentazione dopo aver verificato che non vi siano errori; nella modalità a tensione costante, se l'alimentazione è accesa in un circuito aperto, scollegare prima l'alimentazione, quindi collegare il LED dopo che l'energia elettrica immagazzinata nel terminale di uscita è stata rilasciata;

Nota 3: questo driver di alimentazione viene utilizzato per lampade a LED. L'intervallo di tensione in ingresso di questo prodotto è CA 100-250 V. Quando viene utilizzato entro l'intervallo di tensione di uscita e corrente specificato, quando la temperatura ambiente è compresa tra -20 ℃ e +45 ℃ e la superficie non può essere coperta con cotone isolante termico e altri oggetti che ostacolano la dissipazione del calore del prodotto, questo prodotto gode di una garanzia gratuita di cinque anni in condizioni ambientali che soddisfano le condizioni di utilizzo di questo prodotto.

1. Se l'alimentatore non si accende dopo il primo collegamento elettrico dell'apparecchiatura, scollegare i terminali di ingresso CA e controllare:

(1) di a. Controllare eventuali contatti scadenti sui terminali di uscita CC.

(2) il terminale di uscita CC è negativo.

(3) verificare se il terminale di ingresso CA ha un contatto scadente, risoluzione dei problemi dopo il test elettrico.

(4) i dati di lettura del segnale di connessione sono impostati per lo spegnimento dopo l'avvio

2. Quando il dispositivo è collegato elettricamente, il LED si accende, ma le luci LED lampeggiano. Si prega di interrompere l'alimentazione in ingresso CA, controllare l'uscita CC:

(1) i parametri di progettazione dell'alimentatore sono coerenti con l'uso effettivo di lampade e lanterne a LED.

(2) In caso di altre domande o problemi durante l'utilizzo del prodotto, contattare la nostra azienda in tempo per comunicare e restituire informazioni errate. Ti aiuteremo attivamente a risolvere il problema.

Situazione anomala e metodo di elaborazione corrispondente:

Lo slave Dali DALI (Digital Addressable Lighting Interface) invia i dati solo quando richiesto dal master, ovvero in risposta a un comando.

Nella stessa rete Dali ci sono al massimo 64 unità slave, ciascuna con un indirizzo breve separato.

È inoltre possibile assegnare un'unità dipendente a un gruppo. Possono esistere fino a 16 gruppi contemporaneamente e le unità slave possono appartenere a gruppi diversi.

Ciascuna unità può impostare fino a 16 scene. Caratteristiche principali del protocollo Dali

1) Comunicazione seriale asincrona

2) 1200 baud, codice Manchester

3) Segnale differenziale a due fili

4) Alto quando la tensione differenziale è maggiore di 9,5 V

5) Basso quando la tensione differenziale è inferiore a 6,5 V

6) Elaborazione della comunicazione da parte dell'unità host

7) Il bus Dali può connettere 64 dispositivi slave

8) Ogni slave può essere indirizzato individualmente. Caratteristiche elettriche Dali In stato di riposo, il bus Dali è alto, controllato dall'unità slave.

1) Non interferire con l'host quando l'output è alto

2) Quando l'uscita è bassa, i bus Dali possono essere direttamente cortocircuitati tra loro.

3) La corrente massima del bus Dali è 250 mA

4) La comunicazione bidirezionale non può essere effettuata contemporaneamente.

5) La lunghezza massima della linea dati è di 300 metri, altrimenti la caduta di tensione non deve superare i 2V
