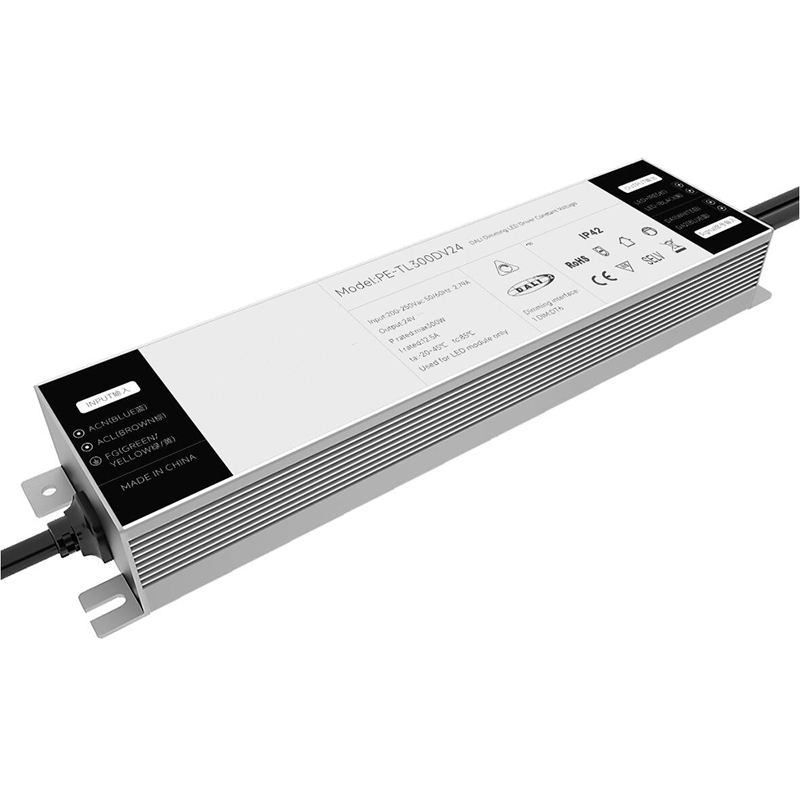

Driver LED DALI a tensione costante da 250 W

Il driver LED DALI a tensione costante da 250 W è un tipo di driver LED progettato specificamente per funzionare con sistemi di illuminazione a LED che richiedono un'alimentazione a tensione costante. È compatibile con il protocollo di controllo DALI (Digital Addressable Lighting Interface), che consente il controllo digitale e l'attenuazione delle luci LED.

Invia richiesta

PE-TL250DV adotta uno speciale processo di saldatura del guscio di alluminio, guscio di alluminio e dissipazione del calore del gel di silice a conduzione termica interna, un uso più stabile, tutte le materie prime sono marchi di prima linea e i chip importati superano. Il design con oscuramento profondo si abbina al sistema di oscuramento intelligente di vari marchi sul mercato. Anti-sovratensione 2KV, regolazione uniforme, non stroboscopica, basso rumore durante il processo di regolazione.

Caratteristiche:

1. L'interfaccia standard Dali è conforme agli standard Dali 144

2. Certificazione Dali2, membro Dali

3. Controllo digitale, uscita senza sfarfallio

4. Gamma 100-250 V di ingresso CA generale internazionale

5. Raffreddamento ad aria naturale, resistente all'umidità, conduzione del calore, processo di dissipazione del calore del gel di silice

6. Curva di attenuazione della profondità sviluppata autonomamente

7. Molteplici funzioni di protezione

8. Processo speciale di saldatura dell'alluminio, design dal volume ultra ridotto

9. Conforme allo standard ERP e il consumo energetico in standby è inferiore a 0,5 W

10. Dimensioni: 265*63*35 mm

Elenco dei modelli:

Driver LED DALI a tensione costante da 250 W

Serie	Tipo dimmer	Modello	Ingresso	Energia	PF	Tensione di uscita	Corrente di uscita
PE-IL60DV 60 W	DALI	PE-IL60DV24	CA 100 V-250 V	60 W	0,96PF THD<10%	24 V	2,5 A
		PE-IL60DV12				12V	5A
PE-IL100DV 100 W	DALI	PE-IL100DV24	CA 100 V-250 V	100 W	0,96PF THD<10%	24 V	4.17A
		PE-IL100DV12				12V	8,3A
PE-IL150DV 150 W	DALI	PE-IL150DV24	CA 100 V-250 V	150 W	0,96PF THD<10%	24 V	6,25 A
		PE-IL150DV12				12V	10A
PE-TL250DV 250 W	DALI	PE-TL250DV12	CA 100 V-250 V	250 W	0,96PF THD<10%	24 V	10.41A
		PE-TL250DV24				12V	20.83A
PE-TL300DV 250 W	DALI	PE-TL300DV12	CA 100 V-250 V	300W	0,96PF THD<10%	24 V	12,5 A
		PE-TL350DV24				12V	25A

Applicazione:

1. Striscia luminosa a LED

2. Illuminazione intelligente della villa

3. Può essere collegato al sistema di illuminazione intelligente DALI

4.Illuminazione del museo

Specifica:

Modello		PE-TL250DV24	PE-TL250DV12
PRODUZIONE	Tensione di uscita	24 V CC	12 V CC
	Tensione di uscita massima	10.4A	20,8 A
	Nessuna tensione di uscita del carico	24 V CC	12 V CC
	Intervallo di potenza del carico	0-10,4A	0-20,8 A
	Potenza di uscita	0-250 W	0-250 W
	Livello stroboscopico	Nessuno sfarfallio
	Gamma di attenuazione	0~100%, il LED inizia allo 0,03% possibile.
	Frequenza di regolazione PWM	>3600Hz
	Precisione attuale	±3%
	Modalità di spegnimento	funzione di memoria allo spegnimento
INGRESSO	Interfaccia di oscuramento	DALI (IEC62386)Corrente di controllo del segnale < 2mA
	Intervallo di tensione in ingresso	100-250 Vca
	Frequenza	50/60Hz
	Corrente in ingresso	<1,7 A CA 100 V
	Fattore di potenza	PF>0,98/100 V CA (a pieno carico)
	THD	230Vac@THD <8% (a pieno carico)
	Efficienza (tip.)	89%	88%
	Alimentazione in standby	0,4 W
	Corrente di spunto (tip.)	avviamento a freddo48A@230Vac
	Anti-sovratensione	L-N: 2kV
	Corrente di dispersione	<0,25 mA/230 Vca
AMBIENTE	Temperatura di lavoro	ta: 45°C tc: 80 °C
	Umidità di lavoro	20 ~ 95%RH, senza condensa
	Temp. di conservazione, umidità	-40~80°C, 10~95%UR
	Coefficiente di temp	±0,03%/°C(0-50)°C
	Vibrazione	10~500 Hz, 2G 12 min./1 ciclo, periodo per 72 min. ciascuno lungo gli assi X, Y, Z.
PROTEZIONE	Protezione da surriscaldamento	Regolazione o spegnimento intelligente della corrente in uscita se la temperatura del PCB ≥110°C, si ripristina automaticamente.
	Protezione da sovraccarico	Spegnere l'uscita quando la potenza nominale ≥ 102%, si ripristina automaticamente.
	Protezione da cortocircuito	Spegnimento automatico in caso di cortocircuito, ripristino automatico.
	Protezione senza carico	uscita a tensione costante.
SICUREZZA ed EMC	Resistere alla tensione	I/P-O/P: 3750 Vca
	Resistenza di isolamento	I/P-O/P: 100 MΩ/500 V CC/25°C/70% UR
	Standard di sicurezza	IEC/EN61347-1, IEC/EN61347-2-13
	Emissioni EMC	EN55015, EN61000-3-2 Classe C, IEC61000-3-3
	Immunità EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standard di prova stroboscopica	IEEE 1789
ALTRI	Dimensione	2656335 mm (L×L×A)
	Imballaggio	Scatola
	Peso (GW)	604 g±10 g

Dimensione:

Etichetta:

Schema elettrico:

Le condizioni anomale e i metodi di trattamento corrispondenti:

Interfaccia di illuminazione indirizzabile digitale (DALI)

L'unità slave DALI invierà solo i dati richiesti dall'unità master, ovvero adotterà la modalità di risposta ai comandi

Ci sono al massimo 64 unità slave nella stessa rete DALI, ciascuna unità ha un indirizzo separato (indirizzo breve), un'unità di salvataggio può anche essere assegnata a un determinato gruppo e un'unità slave può appartenere a un gruppo diverso, può esistere un'unità di salvataggio fino a 16 gruppi contemporaneamente, ogni unità può impostare 16 scenari.

Le principali caratteristiche del protocollo DALI

1)Comunicazione seriale asincrona.

2) Velocità di trasmissione 1200 baud, utilizzando il formato di codifica Manchester.

3) Segnale differenziale a due bugie.

4)Il livello alto quando la tensione differenziale è maggiore di 9,5V.

5)Il livello basso quando la tensione differenziale è inferiore a 6,5 V.

6) L'unità principale controlla il processo di comunicazione.

7) Un bus DALI può connettersi con 64 unità slave.

8)Ogni unità slave può essere indirizzata individualmente.

Specifiche elettriche DALI

In stato di inattività, dal metodo dell'unità macchina per controllare il bus:

1) Elevata potenza di uscita in condizioni normali, senza interferenze nel segnale di attesa.
