Caricabatterie OBC da 22 kW

STARWELL uno dei produttori cinesi di caricabatterie OBC da 22 kW, che offre qualità eccellente a un prezzo competitivo

Invia richiesta

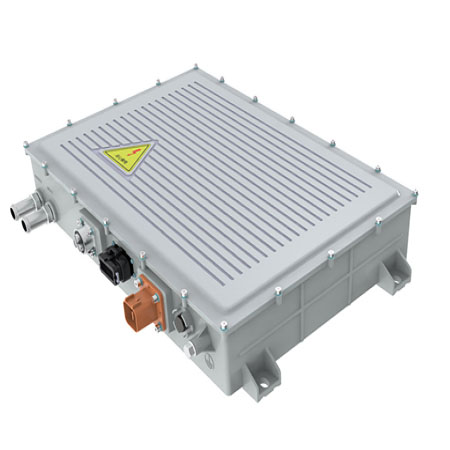

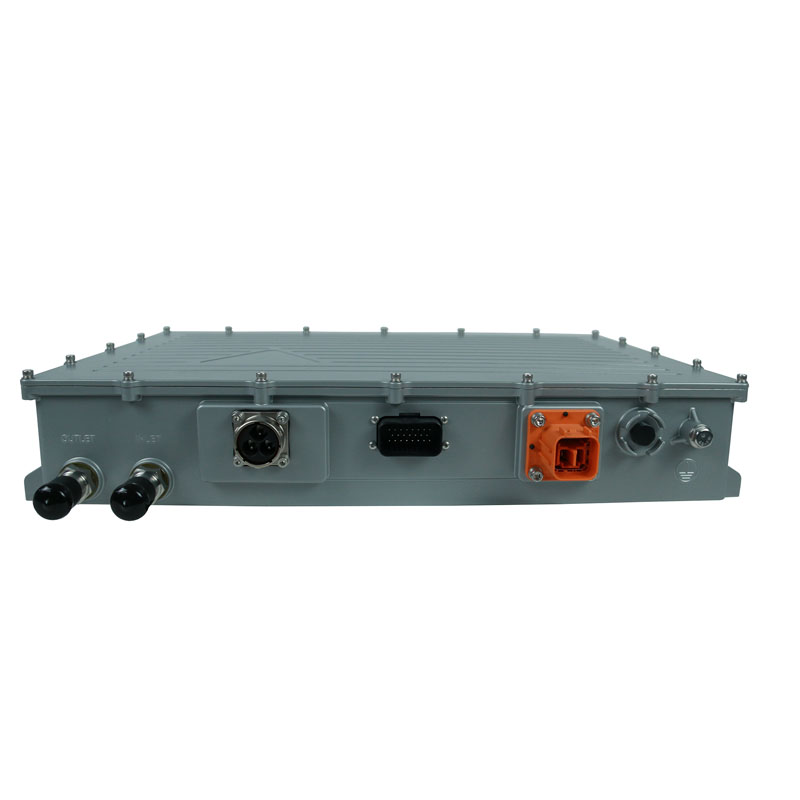

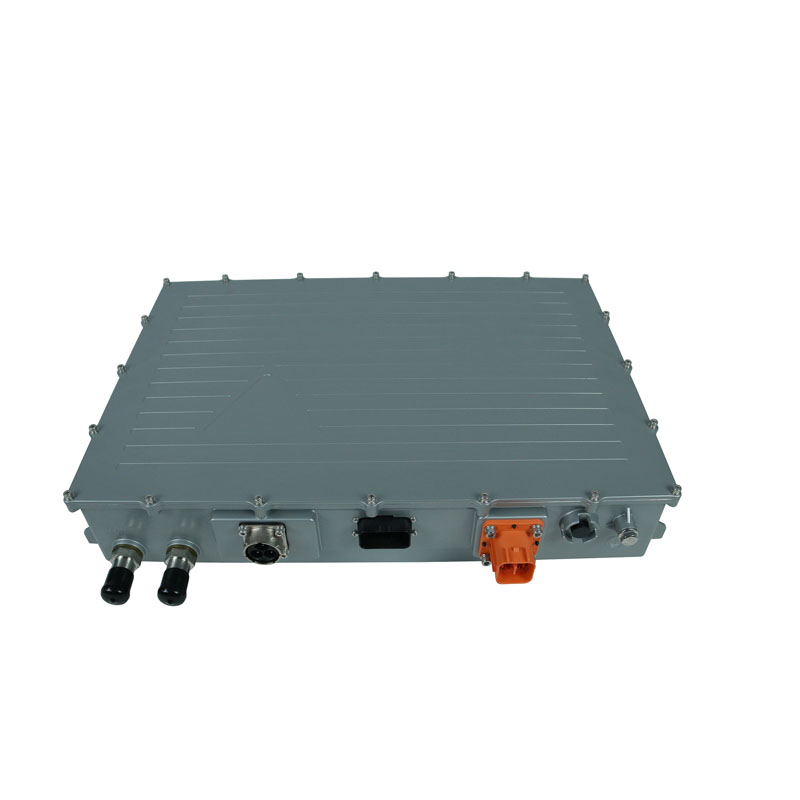

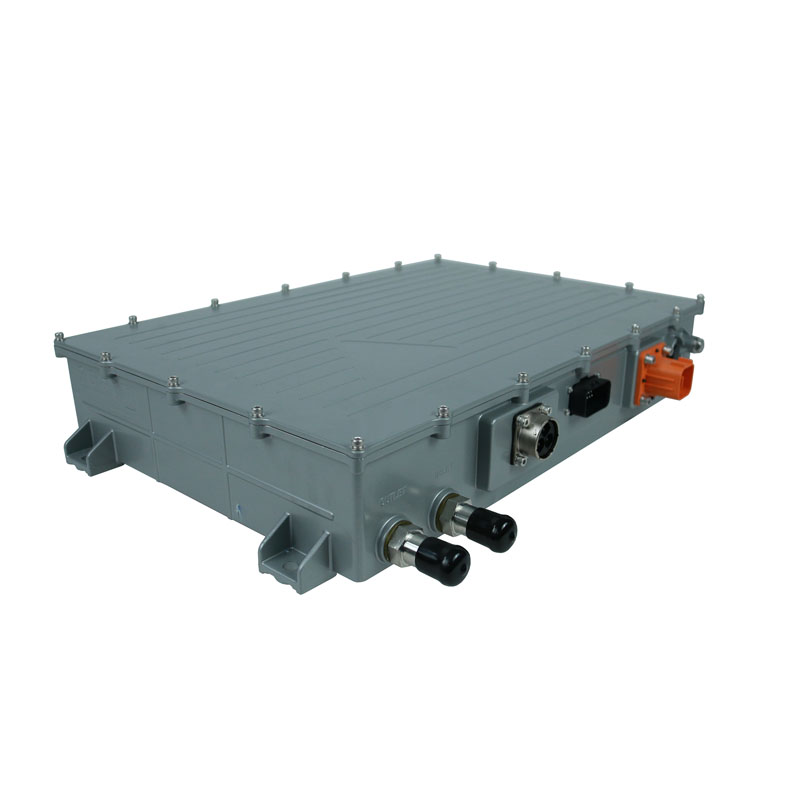

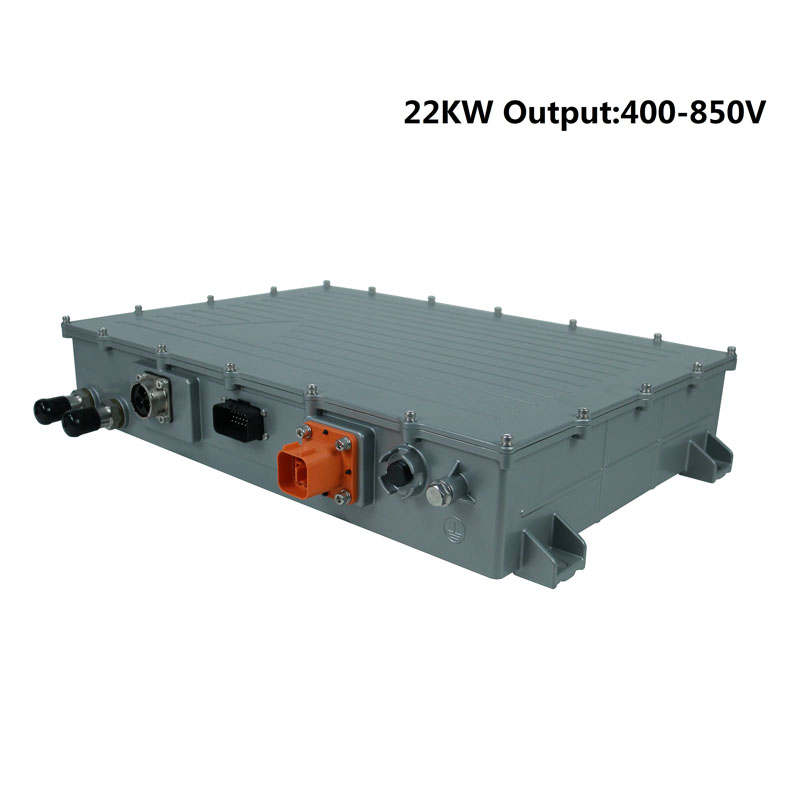

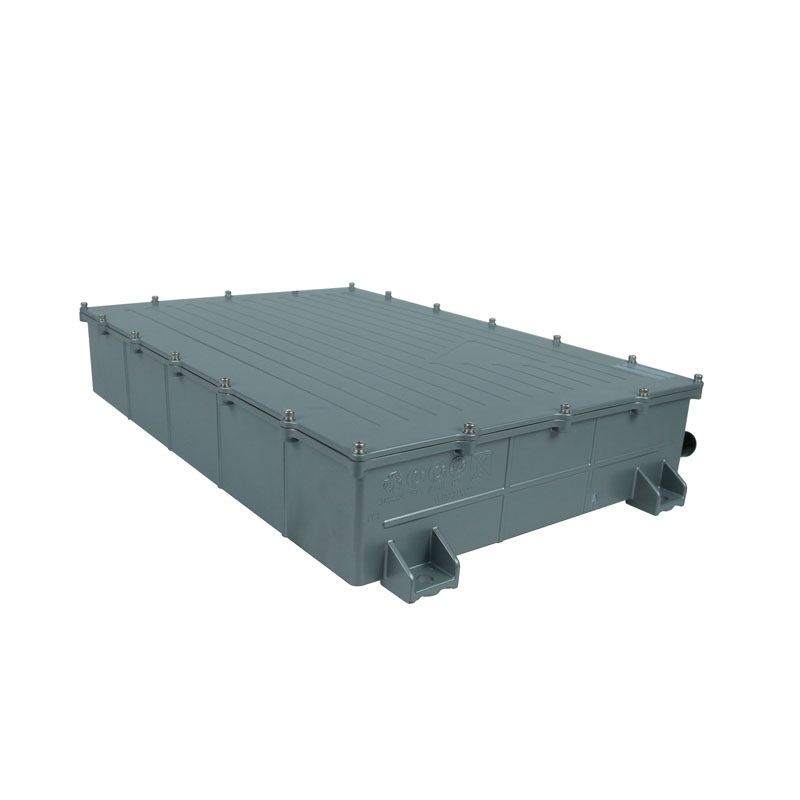

La serie SW-AS22000 OBC (caricabatterie di bordo) è progettata specificamente per applicazioni di ricarica più grandi, come autobus e camion commerciali. È dotato di un ingresso CA trifase e di un ampio intervallo di tensione di uscita da 400 V CC a 850 V CC. L'OBC è costruito per resistere ad ambienti difficili, inclusi vibrazioni, shock termico e intervalli di temperature estremi.

Una delle caratteristiche degne di nota della serie SW-AS22000 è il sistema di raffreddamento a liquido, che aiuta a dissipare il calore in modo efficiente e garantisce prestazioni ottimali. L'OBC è inoltre dotato di un involucro IP67, che fornisce protezione contro l'ingresso di polvere e acqua.

L'OBC è programmabile, grazie all'unità di controllo indipendente incorporata al suo interno. Questa flessibilità consente di personalizzare il caricabatterie per soddisfare le esigenze individuali del cliente. Inoltre, la serie SW-AS22000 ha un'eccellente adattabilità multi-rete, rendendola conforme agli standard internazionali come SAE J1772 ed EN61851.

Il caricabatterie OBC da 22 kW utilizza algoritmi di ricarica gestiti da processore, che ottimizzano l'efficienza di ricarica e contribuiscono a una maggiore durata sia del caricabatterie che della batteria ad alta tensione (HV). Questi algoritmi assicurano che il processo di ricarica sia adattato alle caratteristiche specifiche della batteria da caricare, massimizzandone le prestazioni e la longevità.

In termini di campo di applicazione, la serie PCHG-AS22000, prodotta da STARWELL, supporta vari tipi di batterie. Ciò include batterie al piombo, batterie agli ioni di litio, batterie ternarie agli ioni di litio e batterie al litio ferro fosfato. Il caricabatterie OBC da 22 kW è specificamente progettato per caricare questi tipi di batterie in modo efficace e sicuro.

Inoltre, la serie SW-AS22000 supporta la comunicazione tramite il protocollo CAN BUS, consentendone l'integrazione con altri sistemi del veicolo per funzionalità di controllo e monitoraggio migliorate.

Caratteristica principale

★Conformità con ingresso CA trifase.

★Conformità a SAE J1772 e EN61851.

★Costruzione compatta e leggera.

★Potenza costante e capacità di ricarica a corrente costante.

★Resistente alle vibrazioni e IP67 per l'uso a bordo.

★Firmware aggiornabile tramite bus CAN.

★Protezione del circuito di interblocco ad alta tensione CC (HVIL).

★Potenza di ricarica precisa ed efficiente.

Funzione e caratteristica:

Tipo	Caricabatterie di bordo da 22KW
Modello	SW-AS22000
Tasso di tensione in uscita	700 V
Modalità di ricarica	Modalità di risposta (può comunicare)

Ingresso CA	trifase	Unità
Intervallo di tensione in ingresso	152–465	V
Gamma di frequenza in ingresso	47-63	Hz
THD corrente alternata	<5	%
Fattore di potenza	> 0,99
Efficienza	> 94 @ dal 50% al carico massimo	%
Massimo. corrente di ingresso (eff)	64	A
Potenza in ingresso massima	22	kVA
Corrente di INRUSH	< 40 a 380 Vca	A

Uscita CC		Unità
Intervallo di tensione programmabile	400 – 850	Vcc
minimo gamma di potenza costante di tensione	700	Vcc
Precisione della tensione di carica	≤1	%
Precisione della corrente di carica	≤5	%
Ampiezza dell'ondulazione della corrente di carica	≤1	%
Massimo. potenza di uscita	11	chilowatt
Massimo. corrente di carica	18	Adc
Tempo di risposta dell'uscita	≤5	S
Precarica	interno

Funzione di ricarica
Funzione di carica	Ricarica secondo la comunicazione BMS
Funzione di comunicazione	Controllo del bus CAN
Protocollo di comunicazione (al BMS)	Secondo SAE J1939/Definito dal cliente
Baud rate della comunicazione CAN	250/500 kbps, senza resistenza di terminazione.
Controllo della carica CA	Conforme SAE J1772 e EN 61851 Quando SAE J1772 è abilitato, il caricabatterie è completamente compatibile con SAE J1772 Power Station (conforme EVSE SAE J1772, livello 1 e 2). Quando la norma EN 61851 è abilitata, il caricabatterie è pienamente conforme alla norma EN 61851 Centrale elettrica.
Svegliati	Segnale 12V Riattivazione via cavo Comando di riattivazione BMS Attivazione del segnale CP,CC
