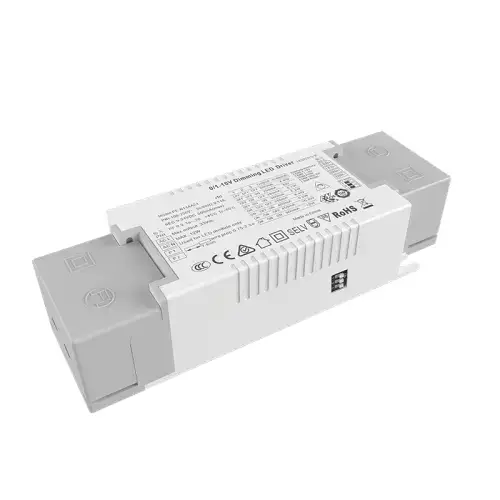

Driver LED dimmerabile CCT da 10 W a corrente costante 0/1-10 V

Il driver LED dimmerabile CCT da 10 W a corrente costante 0/1-10 V di alta qualità della fabbrica Starwell è dotato di controllo del segnale a due canali, un canale è 0/1-10 V per controllare la luminosità, l'altro canale è 0/1-10 V per controllare la temperatura del colore, la CPU controlla la curva di regolazione e il controllo della frequenza mista.

Invia richiesta

In qualità di produttore professionale, Starwell vorrebbe fornirti un driver LED dimmerabile CCT da 10 W a corrente costante 0/1-10 V di alta qualità. Per ottenere la percezione visiva della luminosità, le materie prime utilizzate sono marchi di prima linea, chip importati con design di oscuramento ultra profondo, corrispondenti a una varietà di sistemi di oscuramento intelligenti sul mercato. Controllo preciso della temperatura di colore, design di dimensioni ultra ridotte (se il sistema è una modalità di temperatura di colore mista con due canali di regolazione della luminosità contemporaneamente, è necessario personalizzare il programma).

Specifica

Modello		PE-FN10ACA42	PE-FN20ACA42
PRODUZIONE	Tensione di uscita	9-42 Vcc 9-41 Vcc 9-37 Vcc 9-33 Vcc 9-28 Vcc	9-42 Vcc
	Tensione di uscita massima	42 V CC	42 V CC
	Tensione di uscita a vuoto	45 V CC	45 V CC
	Corrente di uscita	120/180/200/240/270/300/350 mA	200/250/280/300/350/400/450/500 mA
	Potenza in uscita	1,5 W~9,8 W	2W~21W
	Livello stroboscopico	Nessuno sfarfallio
	Gamma di attenuazione	0~100%, il LED inizia allo 0,03% possibile.
	Frequenza di regolazione PWM	>3600Hz
	Precisione attuale	±5%
	Modalità di spegnimento	Nessun segnale in uscita di luminosità massima
INGRESSO	Interfaccia di oscuramento	Corrente interfaccia segnale 0-10 V 1-10 V <2 mA
	Intervallo di tensione in ingresso	200-250 Vca
	Frequenza	50/60Hz
	Corrente in ingresso	<0,045 A CA 230 V	<0,055 A CA 230 V
	Fattore di potenza	PF>0,94/230 V CA (a pieno carico)	PF>0,95/230 V CA (a pieno carico)
	THD	230Vac@THD <14% (a pieno carico)
	Efficienza (tip.)	81%	86%
	Corrente di spunto (tip.)	avviamento a freddo 25A@230Vac
	Anti-sovratensione	L-N: 1,8 kV
	Corrente di dispersione	<0,25 mA/230 Vca
AMBIENTE	Temperatura di lavoro	ta: 45°C tc: 80 °C
	Umidità di lavoro	20 ~ 95% di umidità relativa, senza condensa
	Temp. di conservazione, umidità	-40 ~ 80°C, 10~95% di umidità relativa
	Coefficiente di temp	±0,03%/°C(0-50)°C
	Vibrazione	10~500 Hz, 2G 12 min./1 ciclo, periodo per 72 min. ciascuno lungo gli assi X, Y, Z.
PROTEZIONE	Protezione da surriscaldamento	Regolazione o spegnimento intelligente della corrente in uscita se la temperatura del PCB ≥110°C, si ripristina automaticamente.
	Protezione da sovraccarico	Spegnere l'uscita quando la potenza nominale ≥ 102%, si ripristina automaticamente.
	Protezione da cortocircuito	Spegnimento automatico in caso di cortocircuito, ripristino automatico.
	Protezione senza carico	uscita a tensione costante.
SICUREZZA ed EMC	Resistere alla tensione	I/P-O/P: 3750 Vca
	Resistenza di isolamento	I/P-O/P: 100 MΩ/500 V CC/25°C/70% UR
	Standard di sicurezza	IEC/EN61347-1, IEC/EN61347-2-13
	Emissioni EMC	/
	Immunità EMC	/
	Standard di prova stroboscopica	IEEE 1789
ALTRI	Dimensione	130×37×22,6 mm(L×L×A)
	Imballaggio	Borsa in polietilene
	Peso (GW)	85 g±10 g

Caratteristiche:

1.integra più interfacce di attenuazione e corrispondenza dei colori regolazione della luminosità 2.0/1-10v, temperatura di corrispondenza dei colori

3. uscita di controllo digitale senza stroboscopico

4. Gamma ingresso CA 200-250 V

5. raffreddamento ad aria naturale, processo di dissipazione del calore in silicone a prova di umidità e conduzione di calore

6. design con oscuramento profondo

7. molteplici funzioni di protezione

8. design di aggraffatura, comodo e veloce

Applicazione:

1. Sorgente luminosa led bicolore

2. illuminazione intelligente della villa

3. È possibile accedere al sistema di illuminazione intelligente wireless

4. illuminazione museale

5. illuminazione commerciale di fascia alta

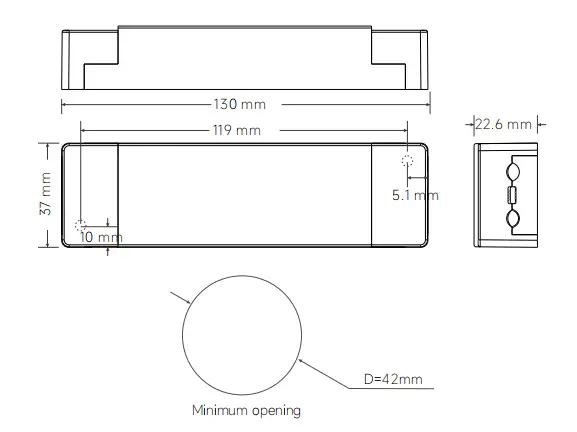

Dimensioni:

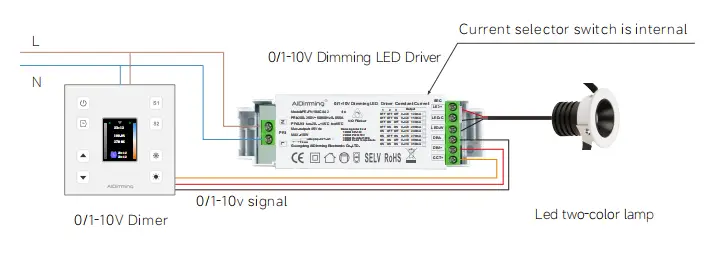

Cablaggio:

1. Cablaggio del terminale di ingresso: adatto per cavi di diametro 22awg-14awg (0,5 mm2 – 1,5 mm2), la spelatura richiede stagno da 9-10 mm

2. Cablaggio del terminale di uscita: adatto per cavi di diametro 22awg-12awg (0,5 mm2 – 1,5 mm2), la spelatura richiede stagno da 6-7 mm

3. Cablaggio del terminale di uscita: il polo positivo del LED di uscita è il terminale comune e il led a tre fili può

essere collegato a uno dei poli positivi.

Istruzioni per l'uso:

Se non diversamente specificato, tutte le specifiche e i parametri sono misurati con ingresso 230 V CA, carico nominale e temperatura ambiente di 25 ℃

Temperatura

Questo prodotto ha un cappuccio della linea di stampa all'ingresso, con bloccaggio autobloccante, può essere aperto con un cacciavite, quindi tu

vedrà il terminale di ingresso collegato alla linea CA L e il valore nullo N, il terminale di uscita connetterà a secondo il

sull'etichetta del prodotto, notare il polo positivo e negativo.

**1: prestare attenzione alla distinzione tra ingresso e uscita, collegare correttamente, quindi accendere

**2: collegare prima il carico dell'uscita CC, aprire il driver dopo il controllo; nella modalità corrente costante, se alimentata

acceso a circuito aperto, spegnere il driver e non è possibile collegare il LED fino all'energia elettrica immagazzinata dall'uscita

rilasciare, altrimenti potrebbe danneggiare il LED;

**3.questo tipo di driver è limitato solo all'uso delle lampade a LED, l'intervallo di tensione in ingresso è AC200-250V, l'isolamento termico

cotone e altri articoli che ostacolano la dissipazione del calore del prodotto, che è conforme al prodotto specificato

tensione di uscita, intervallo di corrente, temperatura dell'ambiente di utilizzo è -20-45 gradi e la superficie non può coprire

condizioni ambientali, questo prodotto gode di 5 anni di garanzia gratuita.

1. La lampada LED non si illumina dopo aver collegato il driver dimmer per la prima volta, spegnere l'ingresso CA e controllare

come segue:

1)se o meno il cattivo contatto dell'uscita DC;

2)se la polarità dell'uscita CC è invertita o se la scheda LED è saldata;

3) verificare se l'ingresso CA ha un cattivo contatto, testarlo dopo aver eliminato questi guasti;

2. Il dispositivo ha una buona connessione, le luci a LED, ma il LED lampeggia, spegnere l'ingresso CA e controllare come segue:

1).se i parametri e i parametri effettivi corrispondono o meno.

2). Si prega di comunicare tempestivamente con noi se avete domande sull'utilizzo, faremo del nostro meglio per risolvere i problemi con voi.

Differenza tra 0-10 V e 1-10 V:

1. Quando il dimmer 0/10 V è regolato sul massimo 10 V, la corrente di uscita raggiungerà il 100% della potenza in uscita e la luminosità raggiungerà il 100%. Quando il dimmer 0-10 V è regolato su 0 V, la corrente sarà la

minimo e la luce si spegnerà; Quando l'attenuazione 1-10 V è regolata su 1 V, la corrente è al minimo e la luce è spenta.

2. Differenza tra dimmerazione 0-10 V e 1-10 V: tensione di avvio e chiusura diversa, 0-10 V è acceso a 0,7 V,

(la luminosità minima) 1-10 V è acceso a 1,2 V (la luminosità minima).

3. Driver di regolazione digitale 0-10 V e 1-10 V con identificazione automatica due modalità di regolazione.

4. Lo stesso circuito di segnale controlla la luce e l'oscurità allo stesso tempo.

5. Il dimmer (sistema di regolazione) è diviso in segnali di regolazione 0-10 V e 1-10 V.

6. La compatibilità con la regolazione è correlata alla distanza di controllo della linea del segnale e al numero di alimentatori di controllo.

Se il numero è troppo grande o la linea del segnale è troppo lunga, si verificheranno problemi come l'impossibilità di regolare un valore inferiore o di disattivare la regolazione.
